Dimensions de raccordement d'un lavabo de salle de bain

Une méthode de coordination de projet pour définir les points de référence de l'évacuation, de la ventilation, de l'alimentation et du robinet d'un lavabo, sans se fier à une hauteur de raccordement universelle trompeuse.

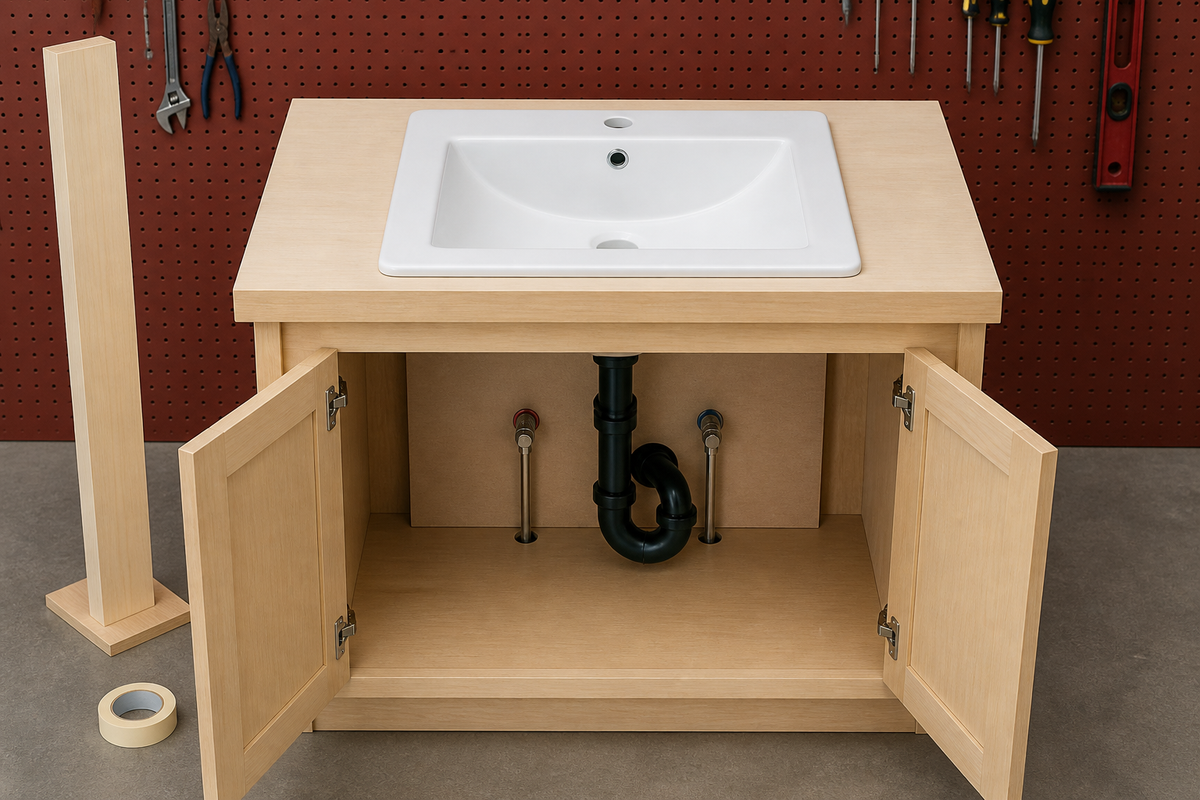

Drop-in bathroom sink mock-up with open cabinet showing drain, trap and hot and cold supplies
Sur cette page

    Réponse rapide : la bonde d'un lavabo de salle de bain type est raccordée à 18 à 20 pouces (457–508 mm) au-dessus du sol fini, mesurés jusqu'au centre du tuyau. Les arrivées d'eau chaude et froide se trouvent généralement à 20 à 22 pouces (508–559 mm) au-dessus du sol fini, à environ 8 pouces (203 mm) l'une de l'autre, soit 4 pouces (102 mm) de chaque côté de l'axe du lavabo.

    Ces valeurs relèvent de l'usage courant dans le métier, et non du code. Le code de plomberie régit les siphons, les évents et les dégagements, pas la hauteur de la bonde sur le mur. Utilisez ces plages pour une première implantation, puis confirmez-les avec le plan du lavabo, du robinet et du meuble que vous avez réellement achetés.

    Dimensions de raccordement standard d'un lavabo de salle de bain (tableau)

    Le tableau ci-dessous distingue les valeurs issues du code ou des normes ADA de celles qui relèvent simplement de la pratique courante. Les valeurs du code sont des minimums ou des maximums. Les valeurs d'usage sont des points de départ à ajuster selon l'appareil.

    Dimension Pouces Millimètres Type
    Hauteur de l'axe de la bonde au-dessus du sol fini 18–20 po 457–508 mm Usage courant
    Hauteur des arrivées d'eau chaude et froide au-dessus du sol fini 20–22 po 508–559 mm Usage courant
    Entraxe des arrivées (de chaque côté de l'axe du lavabo) 8 po d'écart (4 po de chaque côté) 203 mm (102 mm de chaque côté) Usage courant
    Espace libre devant le lavabo 21 po minimum 533 mm minimum Code (IPC 405.3.1)
    Axe du WC jusqu'au côté d'un meuble-lavabo 15 po minimum 381 mm minimum Code (IPC 405.3.1)
    Hauteur du rebord ou du plan de travail, meuble-lavabo traditionnel 31–32 po 787–813 mm Usage courant
    Hauteur du rebord ou du plan de travail, lavabo accessible 34 po maximum 864 mm maximum Normes ADA de 2010, 606.3

    Le dégagement frontal de 21 pouces et la distance de 15 pouces entre le WC et le meuble-lavabo proviennent du chapitre sur les appareils de l'International Plumbing Code. Votre code local peut les modifier, et l'autorité compétente (AHJ) a le dernier mot.

    Schéma de rough-in de lavabo de salle de bains utilisant les repères de sol fini pour l'évacuation, le siphon, les alimentations, la cuve et le meuble
    Points de référence et composants du rough-in de lavabo ; les hauteurs finales dépendent de l'ensemble retenu. Illustration de planification ; vérifiez par rapport aux documents à jour du modèle exact et du projet.

    À quelle hauteur du sol raccorder la bonde d'un lavabo ?

    Raccordez la bonde du lavabo à 18 à 20 pouces (457–508 mm) au-dessus du sol fini, mesurés jusqu'au centre du tuyau d'évacuation à sa sortie du mur. Considérez cette plage comme un point de départ ; la position de la sortie du lavabo choisi fixe la valeur définitive.

    Mesurez à partir du sol fini, et non de la dalle brute. « Au-dessus du sol » est ambigu tant que le carrelage, le mortier ou les autres finitions ne sont pas terminés. Si le sol fini se trouve 1 po (25 mm) au-dessus de la dalle brute, un repère de 18 pouces pris depuis la dalle ne se retrouve qu'à 17 po (432 mm) au-dessus du carrelage.

    Indiquez pour chaque valeur ce qu'elle mesure : axe, bord, dimension libre, maximum ou minimum. Pour les dimensions horizontales, précisez si la valeur va jusqu'à l'axe du meuble, l'axe de la bonde du lavabo ou le nu fini du mur. Une cote d'ossature ne peut être comparée à une cote prise depuis le carrelage fini que si l'épaisseur des finitions est connue.

    Pour vérifier la hauteur d'un lavabo précis, partez de l'altitude prévue du rebord ou du plan de travail, soustrayez la distance jusqu'à la sortie du lavabo indiquée sur le plan du modèle, puis ajoutez la queue de raccordement et le siphon. Le raccordement mural doit permettre d'assembler ces pièces sans contre-pente, sans entamer le meuble et sans bloquer l'accès.

    Hauteur et entraxe des arrivées d'eau

    Placez les arrivées d'eau chaude et froide à 20 à 22 pouces (508–559 mm) au-dessus du sol fini, généralement 2 à 3 pouces (51–76 mm) au-dessus de la bonde, et à environ 8 pouces (203 mm) l'une de l'autre. L'eau chaude se place à gauche et l'eau froide à droite, face au lavabo.

    Décidez de l'emplacement des robinets d'arrêt avant la fermeture du mur, puis vérifiez qu'une personne debout devant le meuble peut les atteindre sans retirer de tiroir. Dessinez les robinets à leur taille réelle et vérifiez le débattement des poignées, le cintrage des flexibles et le dégagement par rapport aux tiroirs ou aux tablettes.

    Un robinet à deux trous exige deux arrivées au bon entraxe, et un robinet monotrou demande que les flexibles remontent par une seule ouverture ; confirmez donc lequel le projet utilise. Laissez assez de mou aux raccords pour qu'ils ne se plient pas à la pose du lavabo. L'objectif est qu'un technicien puisse remplacer un flexible sans ouvrir le mur.

    Les robinets muraux sont différents : ils ajoutent un corps de vanne encastré, une profondeur de pose dans le mur et un axe de bec. Le guide de raccordement des robinets muraux traite de ces dimensions.

    Raccordement selon le type de lavabo

    La plage de 18 à 20 pouces pour la bonde convient à la plupart des installations, mais le type de lavabo modifie l'emplacement de la sortie et la part de plomberie visible. Vérifiez la coupe sur le plan du modèle pour chaque type.

    Meubles-lavabos, vasques sous-plan et lavabos encastrables

    Ils servent de référence aux valeurs standard. Le siphon et les arrivées d'eau se trouvent à l'intérieur du meuble ; les principaux conflits concernent donc les tiroirs, les tablettes et les traverses. Les vasques sous-plan et encastrables peuvent occuper plus de place dans le meuble que leur ouverture visible ne le laisse penser ; comparez donc la profondeur de la vasque avec la hauteur de la bonde et le tiroir supérieur.

    Vasques à poser

    Une vasque à poser surélève le rebord, mais sa sortie reste proche du plan de travail. La hauteur de la bonde sur le mur n'a généralement pas besoin de monter avec le rebord. Ce qui change, c'est la hauteur d'ensemble : on choisit souvent un meuble plus bas pour que le rebord de la vasque tombe à une hauteur confortable, et le robinet doit être plus haut ou mural pour atteindre le dessus de la vasque.

    Lavabos suspendus

    Avec une vasque suspendue, le siphon et les arrivées d'eau sont généralement apparents ; leur position fait donc partie du rendu final. Centrez-les sur la vasque et gardez-les bien ordonnés. Ajoutez un renfort ou un support dans le mur avant sa fermeture, comme l'exige le détail de fixation de la vasque.

    Lavabos sur colonne

    Une colonne ne masque qu'une étroite bande de mur. Gardez la bonde et les deux arrivées d'eau près de l'axe du lavabo pour qu'elles restent derrière la colonne, et vérifiez sur le plan de la colonne sa largeur exacte et l'espace derrière elle.

    Formats SANIKB à vérifier pour ce projet

    Ces produits sélectionnés par le vendeur illustrent les formats disponibles, et non des classements indépendants. Confirmez la variante exacte, le dessin actuel, la finition, le support, le périmètre de l’homologation et la quantité du projet avant approbation.

    Règles pour la bonde, le siphon en P, le bras de siphon et l'évent

    La hauteur de la bonde relève de l'usage, mais le siphon et l'évent sont régis par le code. Selon l'International Plumbing Code (IPC) modèle :

    • Taille du siphon. Le siphon d'un lavabo mesure au moins 1-1/4 pouce (32 mm). La conception de plomberie et le code local déterminent si une taille supérieure est utilisée.
    • Garde d'eau du siphon. Le siphon en P doit conserver une garde d'eau de 2 à 4 pouces (51–102 mm).
    • Pente du bras de siphon. Le bras de siphon, soit le tronçon entre le siphon et le mur, est incliné vers l'évacuation de 1/4 pouce par pied (environ 2 %).
    • Distance à l'évent. Le tableau 909.1 de l'IPC limite la distance entre le siphon et son évent : 5 pieds (1,52 m) pour un bras de siphon de 1-1/4 pouce et 6 pieds (1,83 m) pour un bras de siphon de 1-1/2 pouce.

    Consultez le chapitre de l'IPC sur les siphons, le chapitre de l'IPC sur les évents et le chapitre sur l'évacuation sanitaire de l'International Plumbing Code. Les modifications locales, la conception d'ingénierie et l'AHJ prévalent. Certaines juridictions appliquent plutôt l'Uniform Plumbing Code.

    La pente compte autant que la position. Une évacuation correcte en plan mais impossible à incliner en coupe sera refusée à l'inspection. Si l'évacuation d'un WC partage le même mur, coordonnez les deux tracés ensemble, car ils se disputent la même cavité murale dans une petite pièce.

    L'ouverture, la queue de raccordement et le diamètre du siphon sont trois choses différentes. Le guide des dimensions de bonde de lavabo de salle de bain explique comment elles se raccordent.

    Comment réaliser la plomberie d'un lavabo de salle de bain ?

    Réalisez la plomberie après l'ossature et avant la fermeture du mur, tant que chaque emplacement de tuyau reste facile à modifier. Une fois le mur fermé, chaque correction devient une réparation.

    1. Confirmer les appareils. Figez les modèles de lavabo, de robinet, de vidange et de siphon avant le début du rough-in.
    2. Tracer l'implantation. Marquez sur l'ossature l'axe du lavabo, le niveau de référence du sol fini, la hauteur de la bonde et les hauteurs des arrivées d'eau.
    3. Poser l'évacuation et l'évent. Placez les tuyaux d'évacuation et d'évent de façon que le bras de siphon puisse se raccorder avec une pente correcte.
    4. Poser les arrivées d'eau. Fixez les arrivées d'eau chaude et froide ainsi que la position des robinets d'arrêt d'après le plan du robinet.
    5. Inspecter avant la fermeture. Organisez l'inspection exigée par le code local, puis photographiez le mur avec un mètre ruban bien visible.

    En rénovation, la plomberie existante fixe souvent la position de la bonde, et le nouveau lavabo doit s'y adapter. Comparez les emplacements de l'ancienne évacuation et des anciennes arrivées avec le lavabo choisi avant de commander. Si le nouveau lavabo exige une autre position de sortie, planifiez l'ouverture du mur en même temps, car déplacer une évacuation après la livraison du meuble coûte cher.

    Lorsque le même type de pièce se répète dans un bâtiment, réalisez une maquette approuvée avant de déployer le reste. Pour les interfaces avec le plan de travail, utilisez la liste de contrôle de préfabrication des vasques sous-plan.

    Raccordement d'un lavabo ADA

    Pour un lavabo accessible selon les normes ADA de 2010, l'avant du rebord ou du plan de travail, selon le plus haut, ne peut pas dépasser 34 pouces (864 mm) au-dessus du sol fini (606.3). Le dégagement pour les genoux doit mesurer au moins 27 pouces (686 mm) de haut et 30 pouces (762 mm) de large. Il doit avoir au moins 11 pouces (279 mm) de profondeur à 9 pouces (229 mm) au-dessus du sol et au moins 8 pouces (203 mm) de profondeur à 27 pouces (686 mm) au-dessus du sol, et l'espace pour les genoux et les pieds réunis ne peut pas s'étendre à plus de 25 pouces (635 mm) sous le lavabo (306.2, 306.3).

    Cela signifie que le siphon et les arrivées d'eau doivent tenir en dehors de l'espace pour les genoux et les pieds, souvent en rapprochant le siphon du mur. Les canalisations d'alimentation et d'évacuation apparentes doivent être isolées ou autrement configurées pour protéger contre tout contact (606.5). Consultez les recommandations de l'U.S. Access Board sur les lavabos et confirmez les exigences applicables à votre projet.

    Quelle est la taille standard d'un lavabo de salle de bain ?

    Il n'existe pas de taille standard unique. Les lavabos de salle de bain encastrables et sous-plan courants mesurent environ 16 à 24 pouces (406–610 mm) de large, et les vasques à poser, les lavabos sur colonne et les lavabos suspendus varient encore davantage. Ce sont des plages générales du marché, et non une règle ; le plan du modèle exact est donc la seule valeur fiable.

    La taille influe sur le raccordement par la position de la sortie et la profondeur de la vasque. Une vasque plus profonde laisse moins de place au siphon, et une sortie décalée éloigne la bonde de l'axe. Parcourez les formats de lavabos de salle de bain pour comparer les formes, puis vérifiez le plan du modèle choisi avant le raccordement.

    Tous les lavabos font-ils 22 pouces de large ?

    Non. La largeur des lavabos de salle de bain varie beaucoup. Le chiffre de 22 pouces que l'on entend souvent désigne généralement la profondeur d'un plan de meuble-lavabo ou d'un meuble standard, soit environ 21 à 22 pouces (533–559 mm) depuis le mur, et non la largeur du lavabo. Vérifiez sur le plan du lavabo sa largeur réelle et la position de sa sortie.

    Erreurs courantes de raccordement

    • Confondre hauteur du rebord et hauteur de la bonde. Certains guides indiquent une « hauteur de bonde » de 30 à 36 pouces. Cette plage correspond à la hauteur du rebord ou du plan de travail. La bonde se situe beaucoup plus bas, généralement à 18–20 pouces (457–508 mm).
    • Mesurer depuis la dalle brute. Le carrelage et le mortier relèvent le sol fini et réduisent toutes les hauteurs que vous avez repérées. Mesurez depuis le sol fini.
    • Laisser un tiroir heurter le siphon. Vérifiez qu'un tiroir profond ou une tablette ne se trouve pas à l'endroit où le siphon se coude, et que le siphon reste accessible.
    • Cacher les robinets d'arrêt. Un robinet d'arrêt peut être visible tout en étant impossible à atteindre ou à retirer derrière une tablette ou un panneau fixe. Gardez les robinets, les regards de nettoyage et les raccords unions accessibles et consignez-les sur les plans de récolement.
    • Copier un autre projet. La hauteur de la bonde résulte du lavabo, du siphon et du meuble. Ne la copiez pas d'une autre pièce, même si les pièces se ressemblent. Si une donnée change, revérifiez le raccordement.
    Dessins de lavabo, meuble et plomberie superposés pour examiner les conflits de réservation de salle de bain avant la construction
    Examen des plans superposés du lavabo, de la plomberie et des meubles avant l’autorisation des travaux. Illustration de planification ; vérifiez les documents actuels du modèle exact et du projet.

    Questions fréquentes

    Existe-t-il un code qui fixe la hauteur de la bonde d'un lavabo de salle de bain ?

    Non. Les codes de plomberie modèles réglementent la taille du siphon, la garde d'eau, la pente du bras de siphon, la ventilation et les dégagements, mais pas la hauteur de la bonde sur le mur. La plage de 18–20 pouces (457–508 mm) relève de l'usage courant. Les lavabos accessibles ajoutent des limites ADA sur la hauteur du rebord et le dégagement pour les genoux.

    Les alimentations en eau doivent-elles être centrées sur le lavabo ?

    En général : la disposition courante place les arrivées à environ 4 pouces (102 mm) de chaque côté de l'axe du lavabo, soit 8 pouces (203 mm) d'écart. Positionnez-les néanmoins en fonction du robinet et des raccords choisis, en dégageant la vasque, le siphon, les tiroirs et le passage d'entretien. Une disposition décalée peut convenir si elle figure sur le plan.

    Qu'est-ce qui modifie la réservation pour une vasque à poser ?

    Surtout la hauteur d'ensemble, pas la bonde. La vasque se trouve au-dessus du plan de travail, le meuble est donc souvent plus bas et le robinet plus haut ou mural. La sortie reste près du plan de travail, de sorte que la bonde peut généralement rester dans la plage de 18–20 pouces (457–508 mm). Utilisez ensemble les plans de la vasque et du robinet plutôt que de reprendre le raccordement d'un lavabo de meuble.
