Éviers de cuisine à encastrer en argile réfractaire : guide d'installation, de découpe et des modèles
Un guide B2B intemporel sur l'identification des éviers en argile réfractaire à montage par le dessus authentiques, la coordination de la découpe et du support, ainsi que la résolution des conflits de catalogue au niveau des modèles.
On this page
Un évier de cuisine en céramique à poser (drop-in) doit être accompagné d'un document spécifique au modèle qui autorise une installation par le dessus et qui définit les caractéristiques de la collerette, de la découpe, du support et des dégagements. Ne définissez pas un évier comme étant « à poser » uniquement à partir d'un titre de recherche, d'une étiquette de collection ou d'une mise en situation dans une cuisine. Vérifiez la référence (SKU) commandée par rapport à sa fiche technique et ses instructions d'installation actuelles avant la fabrication du plan de travail ou du meuble.

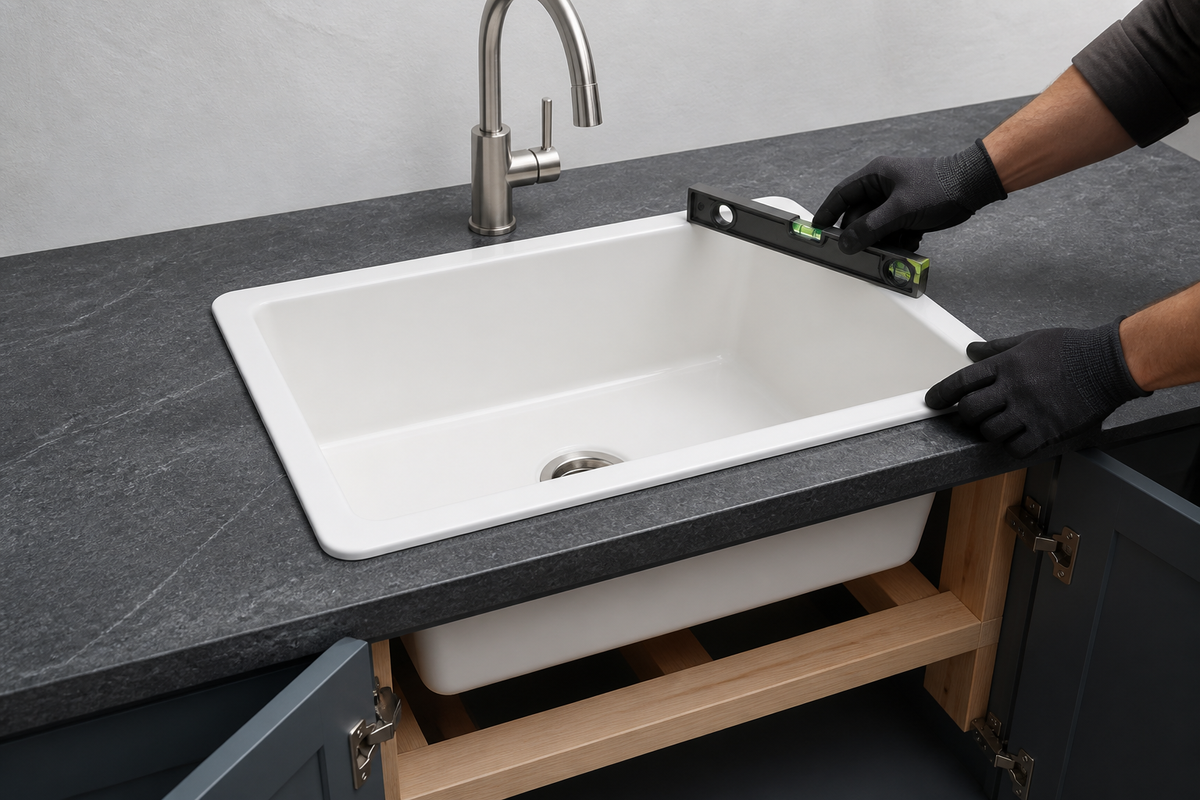

Note sur l'image de couverture : Illustration de planification d'installation ; le plan exact de la référence (SKU) et le gabarit de découpe font foi.
SANIKB vend la catégorie d'éviers traitée ici. Ce guide, rédigé par le fournisseur, ne constitue pas une comparaison indépendante de modèles, une liste de produits ou une approbation de fabrication. Les conflits dans le catalogue sont signalés. Aucun modèle spécifique n'est présenté tant que les détails d'installation et les images au niveau de la référence (SKU) n'ont pas été vérifiés.
Définir l'installation « à poser » par l'interface de montage
Un évier à poser conventionnel, également appelé « top-mount », possède une collerette finie qui repose au-dessus du plan de travail tout autour de l'ouverture. Cette collerette établit le périmètre visible et l'interface d'étanchéité. Cela ne signifie pas automatiquement que la collerette supporte à elle seule le poids de l'évier en céramique ; les instructions d'installation exactes doivent définir le support structurel requis.
Un évier à tablier frontal ou « farmhouse » est différent : sa face avant reste exposée à travers l'ouverture du meuble. Certains modèles combinent un tablier court avec une collerette de type « top-mount », mais il s'agit d'un hybride propre à un modèle spécifique et non d'une règle générale permettant de classer tous les éviers à tablier comme « à poser ». Une cuve encastrable (undermount) se place sous le rebord du plan de travail et nécessite un plan de joint, de fixation et de support différent.
Utilisez le guide de projet pour éviers encastrables vs à poser pour définir l'interface, puis revenez aux instructions exactes du modèle pour les dimensions de fabrication.
Lire conjointement les informations sur la collerette, le tablier et la fiche technique
Les photographies des produits peuvent masquer le rebord de montage. Une vue de face peut donner l'impression qu'un évier à collerette plate est un modèle à tablier, tandis qu'un plan de travail stylisé peut dissimuler si la collerette se trouve au-dessus ou au-dessous de la surface. Demandez une vue de dessus sans obstruction, une vue en coupe latérale, une vue de dessous et un plan coté. Faites correspondre chaque fichier à la même référence (SKU) et à la même révision.
La fiche technique actuelle de SANIKB pour le SN3219D décrit un évier de cuisine farmhouse en céramique à tablier court lisse et indique « top-mount / drop-in ». Son tablier court fait donc partie de la géométrie commandée et doit apparaître correctement dans toute image ou tout plan de meuble spécifique au modèle. À l'inverse, les fiches actuelles vérifiées pour les modèles SN2419S, SN3018S et SN3219 de la série à cuve simple rectangulaire décrivent une collerette plate lisse sans tablier et permettent une installation encastrable ou par le dessus.
Ces déclarations des fiches techniques des fournisseurs sont sujettes à modification et ne constituent pas une certification indépendante. Elles sont adaptées à la création d'une liste de sélection pour une demande de prix (RFQ), mais le dossier soumis à approbation doit inclure le fichier actuel du modèle exact.
Utiliser les preuves au niveau de la référence (SKU) pour les options SANIKB actuelles
| Référence produit et preuve du modèle actuel | Forme physique | Dimensions indiquées sur la fiche actuelle | Contrôle pré-commande |
|---|---|---|---|
| SN3219D | Double cuve, tablier court lisse, top-mount/drop-in | 32 × 19 1/8 × 10 1/4 po hors tout ; aucune profondeur de cuve intérieure distincte indiquée | Confirmer l'ouverture du meuble pour tablier court, la collerette, le support et le plan d'installation actuel |
| SN1818R / SN1818S | Évier de préparation/bar simple cuve rond ou carré, top-mount/drop-in | Rond : Ø18 1/2 × 9 po hors tout ; carré : 18 × 18 × 9 po hors tout ; les deux fiches indiquent une profondeur intérieure au centre de 7 7/8 po | Choisir d'abord la forme et la finition ; utiliser la fiche et le gabarit spécifiques à cette variante |
| Série simple cuve rectangulaire | Fiches vérifiées : collerette plate, sans tablier, undermount/top-mount | Varie selon la référence (SKU) ; ne pas utiliser la dimension d'une série pour une autre variante | Résoudre les conflits entre l'image du catalogue et la fiche, et approuver le fichier de la référence (SKU) exacte |
La référence produit (handle) n'est pas l'unité technique d'approbation lorsqu'une page contient plusieurs tailles ou finitions. Enregistrez la référence (SKU), la finition, la révision du plan, l'identifiant de l'échantillon et le mode d'installation sur le bon de commande. Si une image de galerie montre un tablier mais que la fiche technique sélectionnée indique une collerette plate sans tablier, interrompez la fiche produit et la soumission jusqu'à ce que le fournisseur résolve le conflit.
Coordonner le plan de travail, le meuble et le support avant la découpe
Partez de l'échantillon réel et du plan, et non de la largeur nominale. Confirmez la largeur hors tout et la dimension avant-arrière, la largeur et la planéité de la collerette, les rayons des coins, le centre du drain, le positionnement du robinet sur la plage, le dégagement du dosseret, le dégagement sur les côtés du meuble, les conflits avec les tiroirs ou les portes, l'espace de plomberie et les points de contact requis pour le support.
Pour un évier en céramique « top-mount », la découpe doit être assez grande pour le corps de l'évier tout en étant assez petite pour préserver l'appui et l'étanchéité de la collerette spécifiés. Cet équilibre dépend du modèle. Un gabarit générique trouvé en ligne peut entraîner une erreur irréversible sur le plan de travail. Le fabricant doit assumer la responsabilité de la découpe finale après avoir vérifié l'évier physique approuvé, surtout lorsqu'une variation due à la cuisson est notée.
Le support doit transférer la charge de l'évier vers la structure du meuble conformément aux instructions du fabricant. Ne montrez pas ou ne décrivez pas une cuve en céramique reposant à l'intérieur d'une ouverture de tiroir. Si le modèle possède un tablier court, coordonnez la traverse avant du meuble et le débordement fini. S'il n'a pas de tablier, laissez la façade du meuble intacte, sauf indication contraire dans les instructions.
La référence des tailles standard d'éviers de cuisine peut aider à la planification initiale, mais ses plages nominales ne remplacent jamais la fiche technique sélectionnée.
Approuver un échantillon, un gabarit et une maquette d'installation
- Figez la référence (SKU) exacte, la finition, la fiche technique actuelle et la méthode d'installation.
- Inspectez l'échantillon pour confirmer la forme de la collerette ou du tablier et comparez-le avec chaque image du produit.
- Mesurez les dimensions hors tout, la profondeur intérieure de la cuve au centre, l'emplacement du drain, la collerette et les interfaces critiques du meuble.
- Créez le gabarit du plan de travail à partir de l'échantillon approuvé ou du gabarit contrôlé par le fabricant.
- Simulez le support, le dégagement du robinet, le drain, le broyeur (si spécifié) et le mouvement des accessoires.
- Enregistrez le débordement (reveal) accepté, l'interface du mastic, la méthode de support et la responsabilité de l'installateur.
- Définissez un contrôle des changements afin qu'une révision de production ultérieure ne puisse pas remplacer silencieusement la géométrie approuvée.
La profondeur de la cuve doit être mesurée à l'intérieur du bassin, en son centre, depuis la référence de la collerette intérieure définie jusqu'au fond de la cuve. La hauteur totale est mesurée à l'extérieur et comprend la géométrie des parois et de la base. Conservez les deux champs sur la feuille d'approbation, car ils répondent à des questions d'ajustement différentes.
Vérifier la norme de l'appareil et la portée de l'homologation
La norme ASME pour les appareils sanitaires en céramique traite des éviers en céramique en tant qu'appareils. Elle ne transforme pas un titre de produit ou une allégation de fournisseur en preuve de conformité.
Les fiches techniques SANIKB actuelles examinées pour les modèles ci-dessus indiquent l'homologation cUPC. Avant de communiquer ce statut à un client, recherchez dans le répertoire d'homologation des produits IAPMO et faites correspondre le modèle exact, le fabricant, la norme, le statut et la configuration. Enregistrez la preuve avec le dossier du projet. Les drains, robinets, broyeurs et autres accessoires nécessitent leurs propres vérifications de compatibilité et de conformité.
Les acheteurs peuvent parcourir la collection d'éviers de cuisine « à poser » SANIKB et la collection plus large d'éviers en céramique, mais l'appartenance à une collection ne remplace pas une approbation au niveau de la référence (SKU).
Questions fréquentes
Chaque évier en céramique à collerette plate est-il un évier « à poser » ?
Non. Une collerette plate peut être conçue pour une installation par le dessus, en dessous, ou les deux. La fiche technique actuelle du modèle exact et les instructions d'installation doivent préciser la méthode autorisée et définir le support et le débordement.
Un évier à tablier frontal peut-il aussi être posé par le dessus ?
Certains modèles spécifiques à tablier court le peuvent. La fiche fournisseur actuelle du SN3219D indique une installation « top-mount/drop-in », mais cela ne s'applique pas aux autres éviers farmhouse. Le tablier et l'ouverture du meuble nécessitent toujours une coordination précise.
Quelle taille de meuble convient à un évier de cuisine en céramique « à poser » de 32 pouces ?
Il n'y a pas de réponse universelle sûre. Comparez le plan actuel et la méthode de support avec la largeur intérieure libre du meuble, la traverse avant, la quincaillerie, la plomberie et le plan de travail. Obtenez les exigences minimales du fabricant pour le meuble ou une approbation écrite pour le projet.
Le plan de travail doit-il être découpé à partir de la taille nominale de l'évier ?
Non. Utilisez l'échantillon physique approuvé ou le gabarit du modèle contrôlé, et laissez le fabricant responsable confirmer l'ouverture finale. Les produits cuits au four peuvent présenter des variations dimensionnelles déclarées.
La profondeur de la cuve est-elle la même que la hauteur totale de l'évier ?
Non. La profondeur de la cuve est la mesure intérieure au centre jusqu'au fond de la cuve. La hauteur totale est une dimension extérieure. Par exemple, les fiches actuelles du SN1818R et du SN1818S indiquent 7 7/8 pouces de profondeur de cuve intérieure et 9 pouces de hauteur totale.
