Pièces du système d'évacuation d'évier de cuisine : noms, ordre d'assemblage et contenu de la livraison

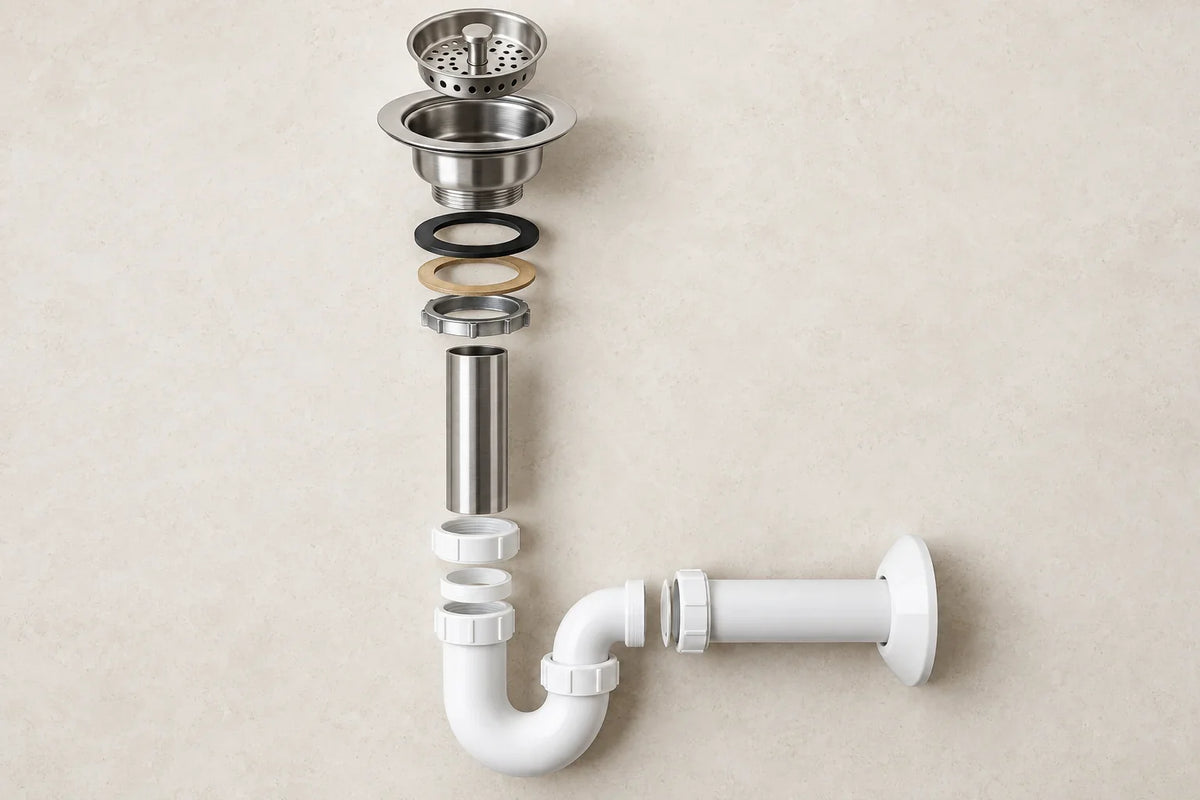

Les composants du vidage d'un évier de cuisine, du haut vers le bas

Chaque système de vidage d'évier évacue l'eau et les résidus alimentaires du bac, maintient une garde d'eau pour bloquer les remontées d'odeurs et dirige le flux vers l'évacuation murale. Les schémas techniques désignent les mêmes composants fondamentaux dans le même ordre, de la crépine dans le bac jusqu'au tube de sortie au mur.

La bonde elle-même se compose de trois pièces : le corps, la collerette et l'écrou de couplage qui reçoit le tube de raccordement. Tout ce qui se trouve en dessous constitue le vidage tubulaire, en tuyaux de 1-1/2 po assemblés par des écrous à collet ; les pièces tubulaires en laiton et en plastique utilisent le même type de raccord.

Ordre d'assemblage du vidage, du haut vers le bas

Lu de haut en bas, la liste des pièces correspond à l'ordre de montage du vidage.

1. Collerette de bonde sur l'évier. Posez la collerette sur un lit de mastic de plombier (ou le joint spécifié par le fabricant) et insérez le corps de bonde dans l'ouverture de 3-1/2 po.
2. Empilement d'étanchéité sous l'évier. Par le dessous, glissez le joint en caoutchouc, puis la bague de friction, et vissez le contre-écrou. Serrez jusqu'à ce que la collerette ne tourne plus à la main ; un serrage excessif peut déformer le joint ou fissurer l'évier.
3. Tube de raccordement. Fixez le tube de 1-1/2 po à la bonde avec l'écrou de couplage, après l'avoir coupé à la longueur nécessaire pour le siphon.
4. Double bac uniquement : vidage continu. Raccordez les deux tubes avec un kit de vidage à sortie centrale ou latérale. Son té déflecteur fusionne les deux flux vers un seul siphon sans refouler l'eau dans l'autre bac.
5. Lave-vaisselle uniquement : tube avec piquage. Utilisez un tube de raccordement en Y avec embout pour tuyau, ou l'entrée du broyeur, et acheminez le tuyau via un disconnecteur ou une boucle haute.
6. Siphon en P (coude en J). Raccordez le coude en J au tube de raccordement avec un écrou à collet et une rondelle biseautée.
7. Tube de sortie vers l'évacuation murale. Insérez le tube de sortie dans l'évacuation murale, installez la rosace, serrez les écrous à collet, puis remplissez et vidangez le bac pour vérifier l'étanchéité de chaque raccord.

Sur un bac avec broyeur, la collerette du broyeur remplace la bonde à panier à l'étape 1, le broyeur se monte en dessous et sa sortie se connecte au siphon.

Les deux tailles essentielles : 3-1/2 po et 1-1/2 po

Deux chiffres définissent presque tous les vidages d'évier de cuisine. 3-1/2 po est le diamètre de l'orifice d'évacuation dans le bac, l'ouverture qui reçoit une bonde à panier ou une collerette de broyeur. 1-1/2 po est la taille du tuyau situé en dessous : tube de raccordement, siphon en P et tube de sortie. Le corps de bonde est l'élément qui permet la transition entre l'ouverture de 3-1/2 po et le tube de 1-1/2 po.

C'est pourquoi les vidages d'évier sont dits universels : l'ouverture est largement standardisée, permettant aux bondes et broyeurs de différents fabricants de s'adapter à la plupart des éviers. La configuration sous l'évier ne l'est pas : la longueur du tube, la position du siphon et le type de sortie changent d'un chantier à l'autre. Certains éviers spécialisés diffèrent également ; confirmez donc le diamètre de vidage sur chaque fiche technique avant toute commande importante. Les petits éviers peuvent utiliser l'ouverture standard ; notre évier bar sous plan 16 x 16 (4040A), par exemple, possède une ouverture de vidage de 3-1/2 po.

Ce qui est inclus avec l'évier et ce qui est vendu séparément

Il n'y a pas de règle fixe. Certains packs d'évier incluent une bonde à panier et une grille de protection avec le gabarit de découpe et les fixations. D'autres fabricants vendent les bondes séparément pour permettre de choisir la finition, et certaines sont vendues « sans tube de raccordement ». Les siphons, tubes de sortie et kits de vidage continu sont vendus comme des pièces tubulaires séparées. Pour un acheteur de projet, l'approche la plus sûre consiste à lister chaque pièce de vidage sur le devis en précisant si elle est incluse ou non.

Que spécifier dans une demande de prix (RFQ) pour un évier

Une ligne manquante sur un bon de commande peut signifier une bonde dans la mauvaise finition, une collerette de broyeur trop courte pour une paroi en céramique épaisse, ou un évier double sans kit de vidage fourni. Incluez ces points dans la RFQ pour chaque modèle d'évier :

• Diamètre d'ouverture de vidage par bac, extrait de la fiche technique (3-1/2 po est standard ; confirmez pour les bacs spéciaux).
• Type de bonde par bac : bonde à panier étanche pour les bacs de trempage, crépine fixe pour les autres, ou collerette de broyeur, avec une finition assortie au bac.
• Compatibilité broyeur : quel bac reçoit le broyeur, épaisseur de la paroi de l'évier au niveau du vidage (les éviers épais en céramique peuvent nécessiter une collerette allongée), et encombrement du broyeur autorisé.
• Tube de raccordement : inclus ou non, longueur, et nécessité d'un tube avec piquage pour lave-vaisselle.
• Vidage double bac : sortie centrale ou latérale, avec té déflecteur.
• Liste des éléments inclus avec l'évier : chaque pièce de vidage doit avoir sa propre ligne, marquée comme incluse ou non.

Pour les programmes en inox, notre guide sur les grilles, protections et bondes pour éviers en acier inoxydable explique comment inclure les grilles et bondes sur le même devis que les bacs. Parcourez les gammes d'éviers en acier inoxydable et en céramique (fireclay) pour sélectionner vos modèles, puis confirmez les détails de vidage de chaque modèle sur son dessin technique.

Impact de la position du vidage sur l'espace du meuble

La position du vidage détermine l'emplacement de l'ensemble du système de tuyauterie dans le meuble sous-évier. Un vidage centré est le choix le plus universel pour les nouvelles constructions. Un vidage arrière ou décalé déplace la plomberie vers le fond, libérant de l'espace à l'avant pour le rangement ; cela améliore l'ergonomie de l'espace utilisable sans en augmenter le volume, mais comporte davantage de risques lors d'une rénovation si l'évacuation murale est fixe.

En présence d'un broyeur, planifiez en tenant compte des dimensions réelles du corps du broyeur, de sa sortie d'évacuation, du siphon en P et de l'espace nécessaire pour retirer le broyeur ultérieurement, et non uniquement de l'emplacement de l'orifice. La profondeur du bac et la hauteur de la colonne de vidage déterminent l'espace vertical restant. Notre guide pour évier timbre d'office en céramique de 33 pouces détaille les vidages centrés vs décalés et les vérifications liées au broyeur, et la référence des tailles standard d'éviers de cuisine liste les profondeurs de bac et les dimensions à verrouiller dans les documents RFQ.

Questions fréquemment posées

Comment s'appellent les composants d'un vidage d'évier de cuisine ?

Du haut vers le bas : bonde à panier (corps, collerette et panier), mastic ou joint supérieur, joint en caoutchouc, bague de friction, contre-écrou, tube de raccordement, écrous à collet et rondelles, siphon en P (coude en J), tube de sortie et rosace. Les composants optionnels sont la collerette de broyeur, le vidage continu avec té déflecteur pour double bac, et le tube avec piquage pour lave-vaisselle.

Quelle est la taille d'un vidage d'évier de cuisine ?

L'ouverture de vidage dans l'évier est typiquement de 3-1/2 po, ce qui accepte une bonde à panier ou une collerette de broyeur. Le tuyau situé en dessous (tube de raccordement, siphon en P et tube de sortie) est généralement de 1-1/2 po. Confirmez l'ouverture sur la fiche technique de l'évier, car certains bacs spéciaux diffèrent.

Les vidages d'évier de cuisine sont-ils universels ?

Ils le sont en grande partie pour la taille de l'ouverture, mais pas pour la disposition. La plupart des éviers utilisent une ouverture de 3-1/2 po, donc les bondes et collerettes de différents fabricants sont généralement interchangeables, mais la longueur du tube, la position du siphon et l'emplacement de l'évacuation murale varient selon le chantier.

Un siphon en P est-il la même chose qu'un coude en J ?

Le coude en J est la partie incurvée en forme de U du siphon en P qui maintient la garde d'eau. Avec le tube de sortie horizontal qui va vers le mur, il forme l'ensemble du siphon en P. Les siphons d'évier de cuisine sont généralement en 1-1/2 po.

Les éviers de cuisine sont-ils fournis avec vidage et bonde ?

Cela dépend du fabricant et du modèle. Certains packs d'éviers incluent une bonde à panier et une grille ; d'autres vendent les bondes séparément, parfois sans tube de raccordement. Les siphons et kits de vidage sont des pièces tubulaires séparées. Sur une commande de projet, indiquez clairement sur le devis chaque élément de vidage comme inclus ou non.
