Rechteckbecken mit einem Hahnloch und Überlauf
Eine mittige Armaturenstelle liegt auf der hinteren Keramikbank in voller Breite der D577-Einlochgrößen. Ein Rechteckbecken mit einem Hahnloch und Überlauf behält eine kleine runde Rückwandöffnung unter dieser Bank, getrennt vom mittigen Bodenablauf. Innen bleibt eine glatte durchgehende Mulde bei fünf Außenlängen: 500, 600, 800, 900 und 1000 mm. Gerade kantige Außenseiten sitzen über einem schlichten niedrigen aufrechten Körper. Alle fünf Aufsatzmodelle besitzen 460 mm vordere-hintere Weite und 130 mm Gesamthöhe, wobei die Bank innerhalb der Grundfläche liegt. Den vollständigen Werkscode mit Bindestrich für jede Größe beibehalten. D577-100A mit zwei Armaturenstellen bleibt trotz gleicher längster Außenmaße eine andere Konfiguration.
Konfigurationen
5 Werkskonfigurationen von D577-50 / D577-60 / D577-80 / D577-90 / D577-100
Jede nachfolgende Option ist eine gefertigte Konfiguration mit eigener SKU. 5 Größe. Geben Sie auf jeder Bestellposition die genaue SKU an.
-
NO. D577-50500 × 460 × 130 mm -
NO. D577-60600 × 460 × 130 mm -
NO. D577-80800 × 460 × 130 mm -
NO. D577-90900 × 460 × 130 mm -
NO. D577-1001000 × 460 × 130 mm
Gemischte Konfigurationen sind in einer Bestellung möglich. Bestätigen Sie SKU, Oberfläche und Größe im Angebot vor der Musterfreigabe. Vollständige Konfigurationsliste anfordern.
Eine Armaturenstelle auf der breiten hinteren Bank
Eine einzelne mittige Armaturenposition gehört zur Rückbank
Die Originalquelle zeigt eine Armaturenstelle hinter einer geraden inneren Bankkante. Diese Keramikfläche erstreckt sich über die Rückseite des Körpers, ohne den Waschraum in mehrere Mulden zu teilen.
Eine kleine runde Rückwandöffnung unter der Bank
Das Foto behält den im vereinfachten Plan fehlenden Überlauf
Jedes Quellenfoto zeigt einen runden Überlauf an der inneren Rückwand, getrennt von der größeren Bodenöffnung. Der originale Grundriss vereinfacht dieses Merkmal; seine Pixel bleiben unverändert wiedergegeben.
Gerade Außenkanten · eine glatte durchgehende Mulde
Die rechteckige Außenform bleibt schlicht und weitgehend aufrecht
Die Quellenumrisse behalten vier gerade Hauptaußenkanten und kantige Ecken. Die Höhe von 130 mm umfasst den ganzen niedrigen Körper; innen bleibt eine glatte Einzelmulde mit einer Bodenöffnung.
460 mm vordere-hintere Weite · 130 mm Außenhöhe
Jeden originalen Einloch-Suffix mit seiner Länge behalten
D577-50, -60, -80, -90 und -100 entsprechen fünf Außenlängen. Die Bank liegt in jedem vollständigen Plan; nutzbare Innentiefe und Banktiefe werden nicht unabhängig bemaßt.

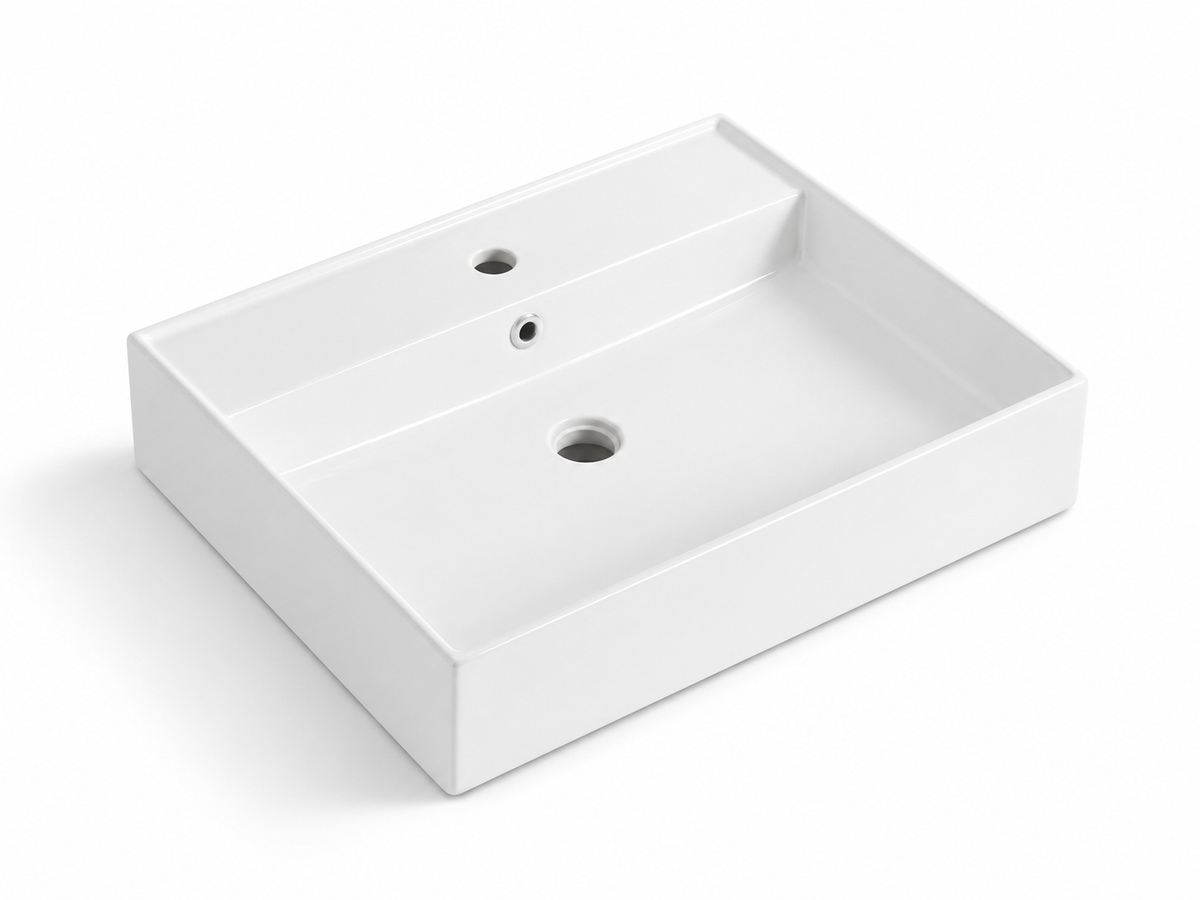

D577-50
500 × 460 × 130 mm

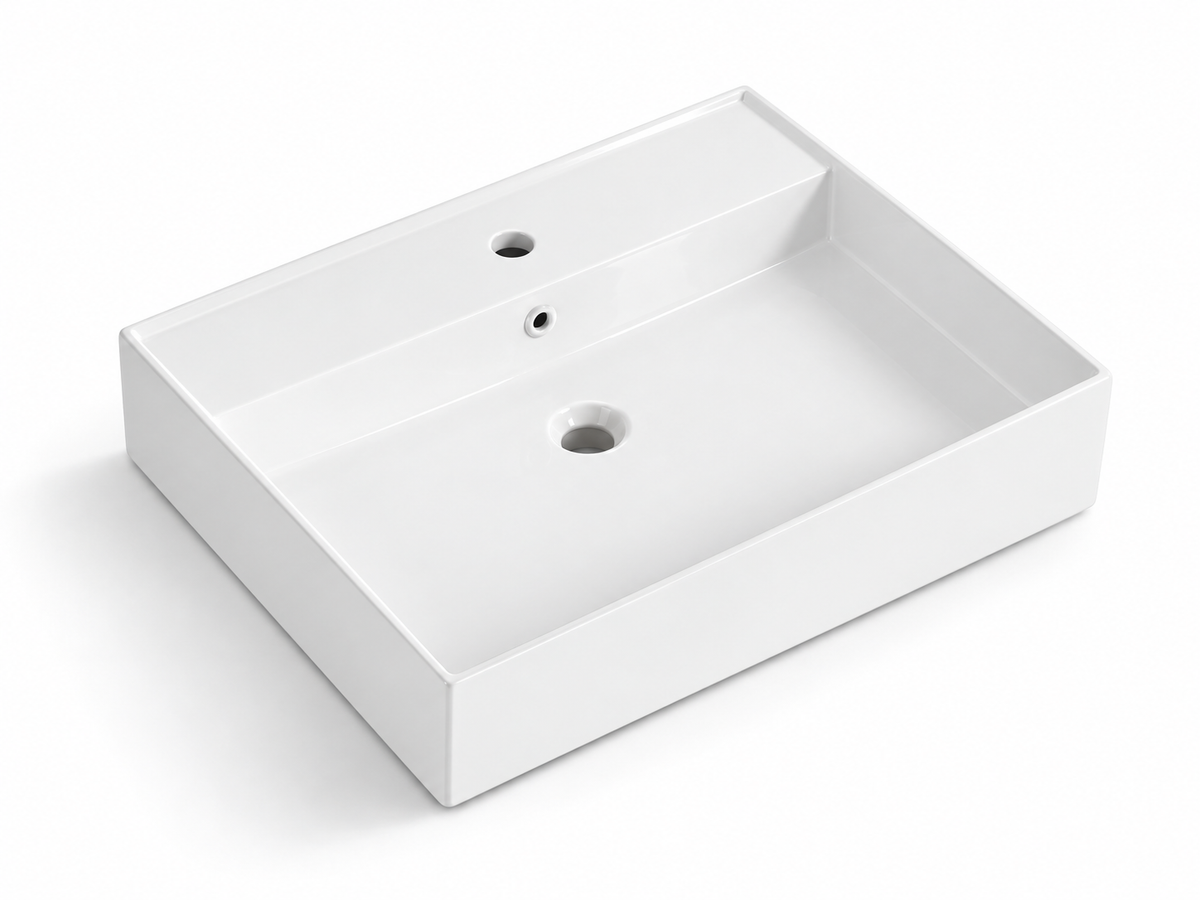

D577-60
600 × 460 × 130 mm

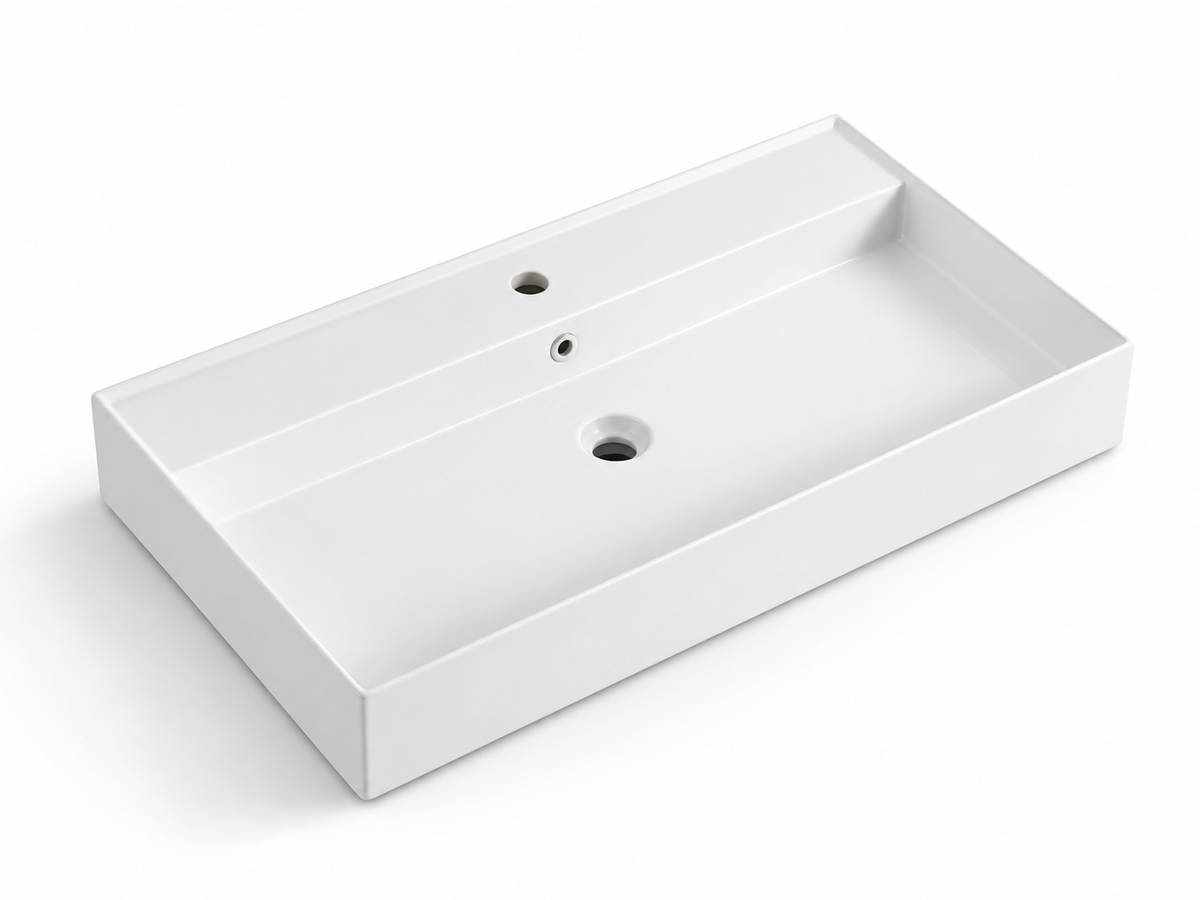

D577-80
800 × 460 × 130 mm

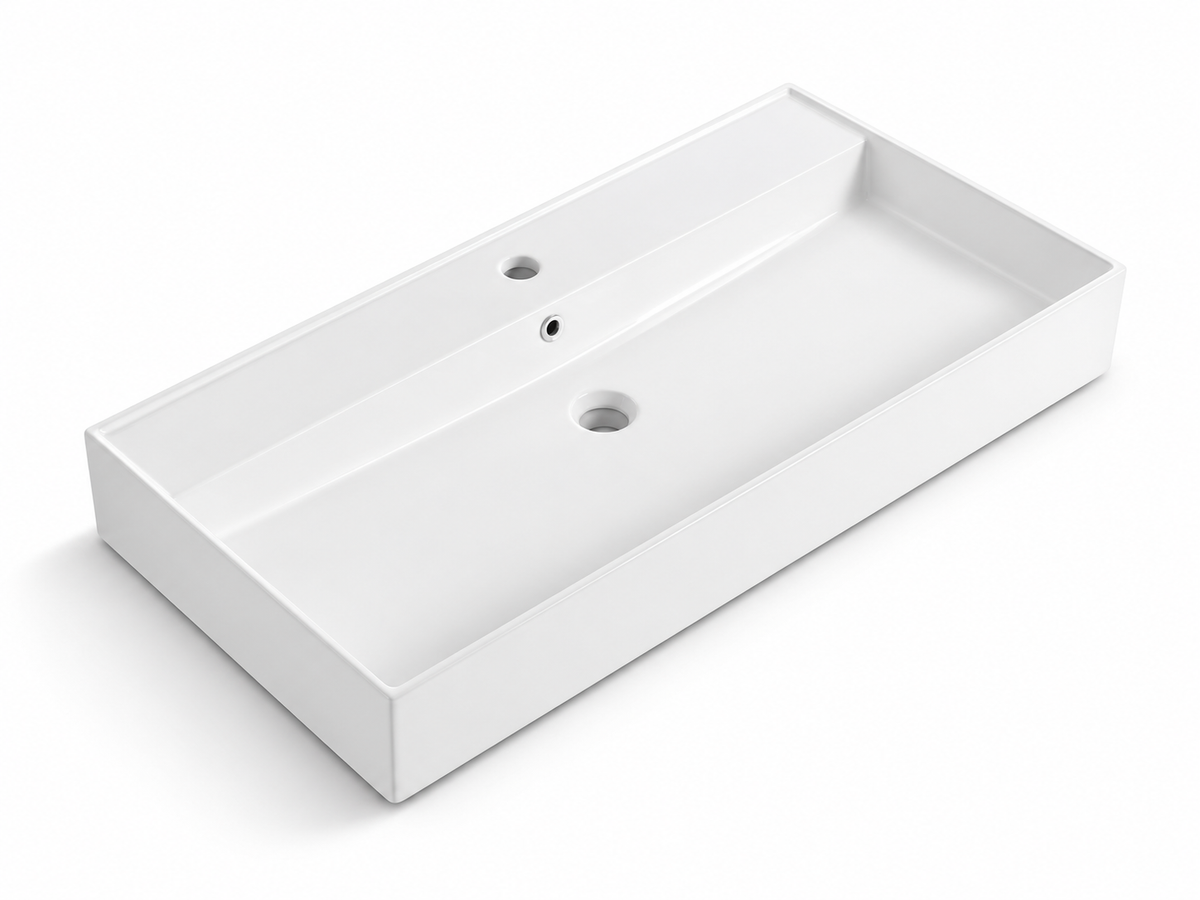

D577-90
900 × 460 × 130 mm

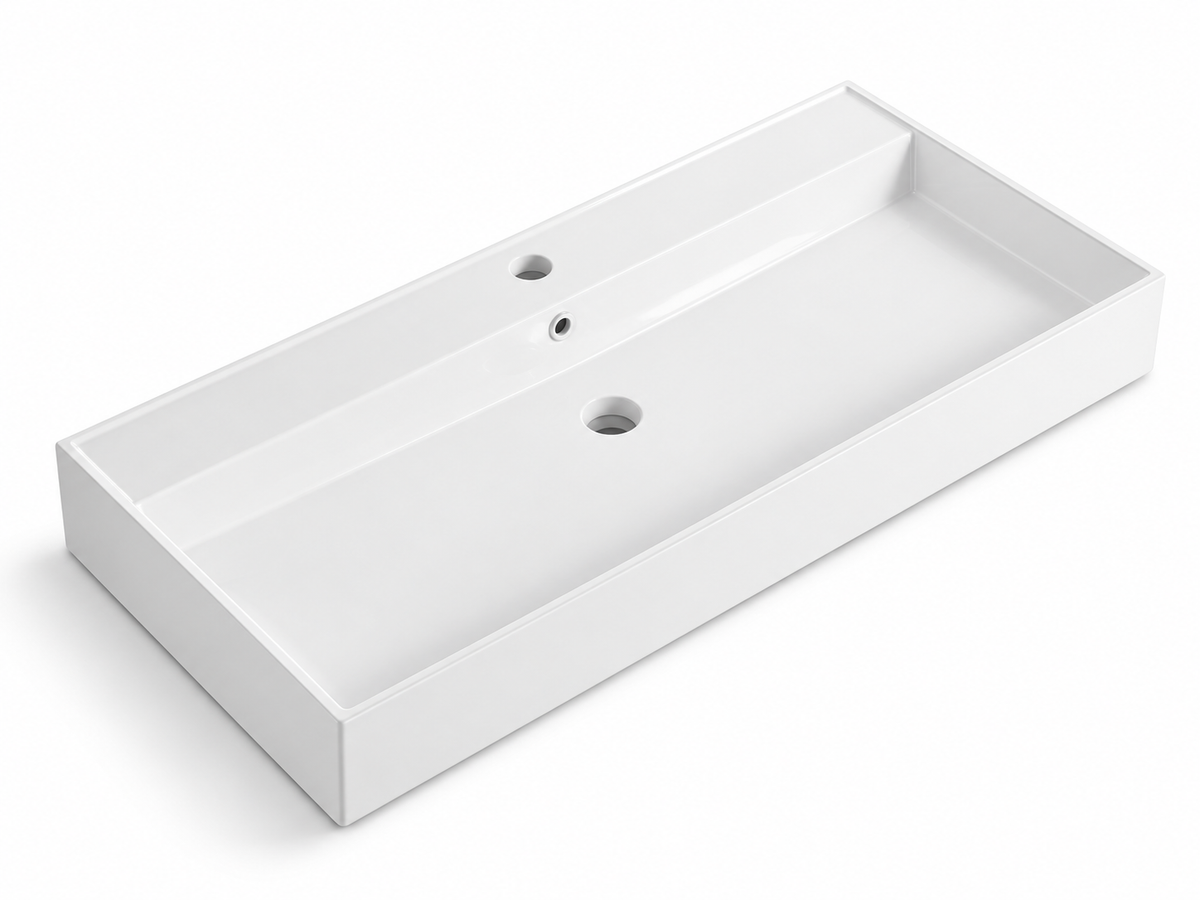

D577-100
1000 × 460 × 130 mm
D577-100 ist nicht D577-100A
Der längste Einlochkörper behält seine eigene Identität
Das 1000-mm-Einlochmodell gehört zu dieser Fünfgrößenfamilie. Das eigenständig spezifizierte D577-100A besitzt zwei Armaturenstellen; gleiche Außenmaße ersetzen daher nicht den vollständigen Werkssuffix.
D577 fünf rechteckige Einlochgrößen mit fotografiertem Rückwandüberlauf
- D577-50 — 500 × 460 × 130 mm
- D577-60 — 600 × 460 × 130 mm
- D577-80 — 800 × 460 × 130 mm
- D577-90 — 900 × 460 × 130 mm
- D577-100 — 1000 × 460 × 130 mm
- Menge je ausgewähltem Einlochmodell
