مغسلة مستطيلة بجسم متضيق وفائض خلفي

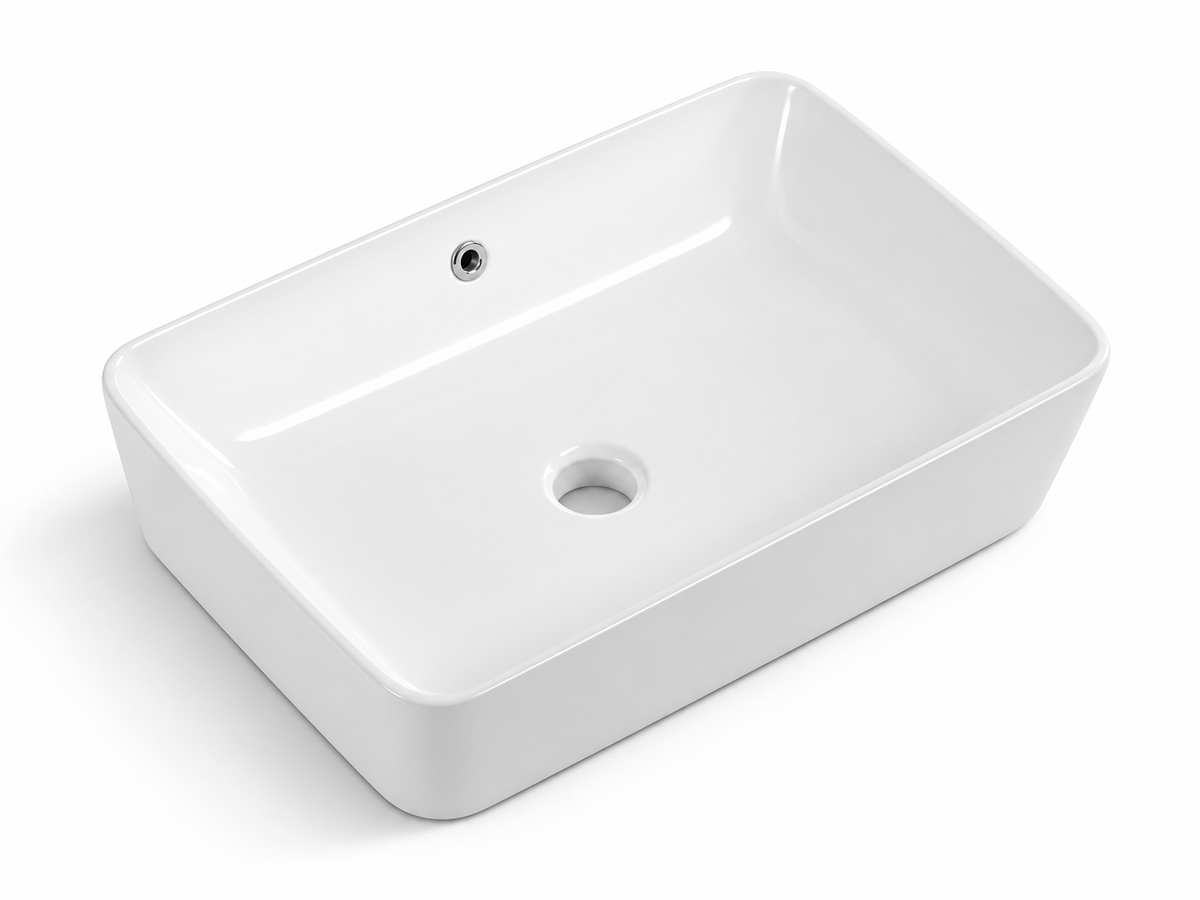

تظهر فتحة فائض دائرية صغيرة على جدار D580 الداخلي الخلفي أسفل حافته العليا البسيطة. تفصل مغسلة مستطيلة بجسم متضيق وفائض خلفي هذه الفتحة عن التصريف الأرضي المركزي داخل حوض أملس واحد. تتصل أربعة أوساط جانبية مستقيمة بزوايا صغيرة منحنية في المسقط لتشكل خارجًا مستطيلًا مستدير الزوايا دون منصة صنبور. أسفل الحافة تميل الجدران الخارجية الملساء للداخل نحو حد سفلي مستوٍ أضيق. ينشر المصدر D580 من السيراميك الأبيض للتركيب فوق السطح بقياس إجمالي 605 × 410 × 155 mm. تصف هذه القيم الخارج كله بما فيه الحافة. تثبت الصورة الأصلية الفائض الخلفي رغم أن الرسم التقني المبسط لا يسميه بصورة مستقلة ضمن القياسات.
فتحة خلفية دائرية أسفل الحافة البسيطة
تثبت الصورة الفائض منفصلًا عن التصريف الأرضي
تظهر فتحة الفائض الدائرية الصغيرة على الجدار الداخلي الخلفي. تقع فتحة أكبر في أرضية الحوض، بينما يبسط الرسم التقني تفصيل الفائض المصور.
ميول خارجية ملساء نحو قاع أضيق
يتضيق الخارج السفلي بدل بقائه قائمًا
يتبع الرسم الجدار للداخل أسفل الحافة نحو حد سفلي مستوٍ. لا يحدد عرضًا سفليًا مستقلًا أو زاوية جدار أو مكون دعم مشمولًا بصورة منفصلة.
أربعة أوساط مستقيمة تصلها أقواس زوايا صغيرة
تحيط حافة مستطيلة مستديرة الزوايا بحوض بسيط
يجمع المسقط الأصلي بين أجزاء جانبية مستقيمة وانتقالات زوايا منحنية. يحتوي تجويفًا أملس واحدًا دون منصة صنبور أو حاجز سيراميكي.
605 × 410 × 155 mm إجمالًا
تحديد جسم D580 الكامل بفائضه المصور
ينشر المصدر السيراميك الأبيض والتركيب فوق السطح. يمثل 155 mm الارتفاع الخارجي الكامل؛ ويحتاج عمق الحوض ومواضع ملحقات التركيب المنفصلة إلى قياساتها الخاصة المؤكدة.
D580
605 × 410 × 155 mm
D580 بحوض مستطيل مفتوح وفائض خلفي وجدران سفلية متضيقة
