مغسلة ضيقة بحوض يسار

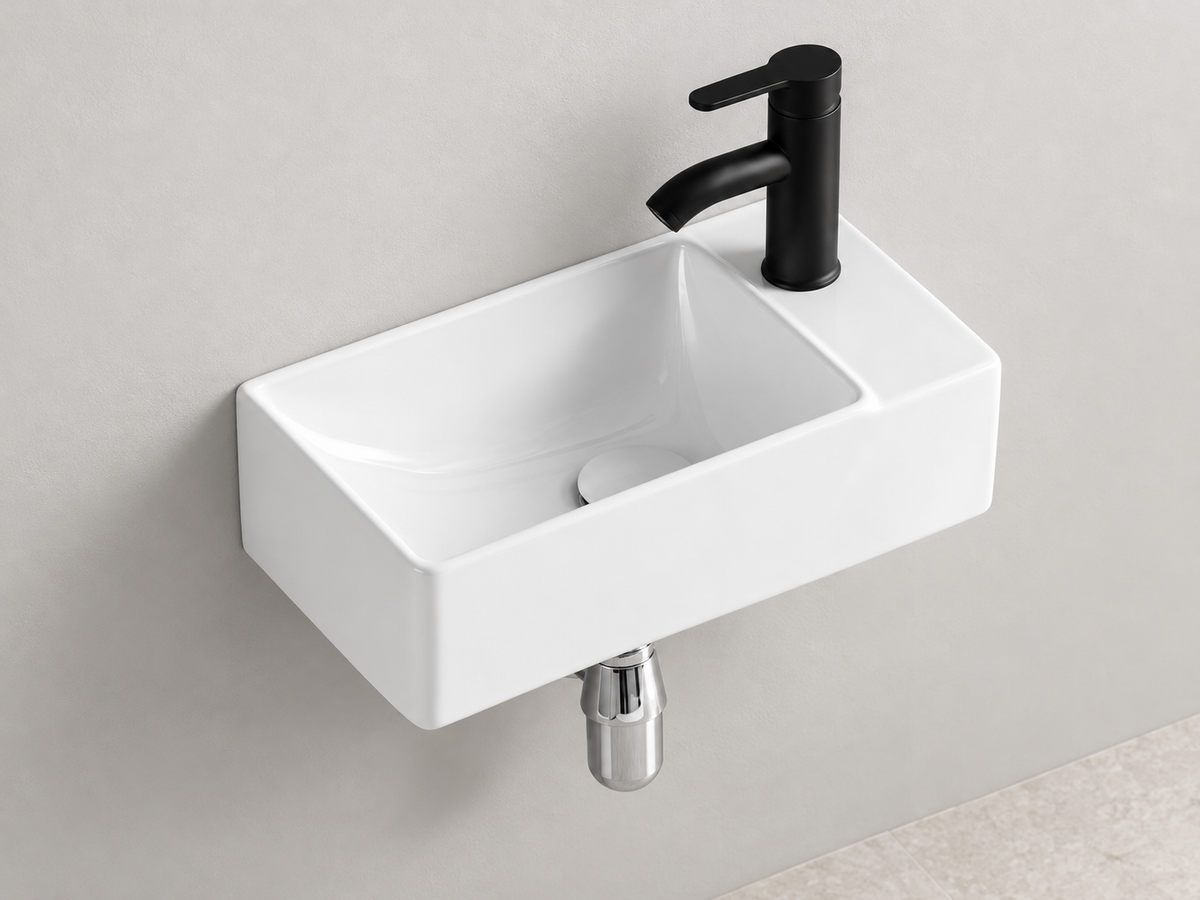

تأتي مغسلة ضيقة بحوض يسار بجسم مستطيل من السيراميك الأبيض ومنصة للصنبور في الطرف الأيمن. يشغل الحوض القسم الأيسر، وتنحدر جدرانه الداخلية نحو موضع التصريف الدائري الموضح في المخطط. أبعاد المصنع الكلية هي 400 × 220 × 130 مم. تظهر الواجهة المستقيمة والمنصة الجانبية المسطحة تقسيم الجسم إلى منطقتين واضحتين. راجع جهة الصنبور في مخطط الحمام قبل اختيار الطراز، ولا تستنتجها من لاحقة الرمز وحدها. الصنبور والتوصيلة السفلية الظاهران في صورة المصنع يمثلان ترتيباً مصوراً. حدد القطع المشمولة وتفاصيل التثبيت على الجدار في عرض السعر الخاص بالمشروع.
منصة الطرف الأيمن
موضع الصنبور على اليمين

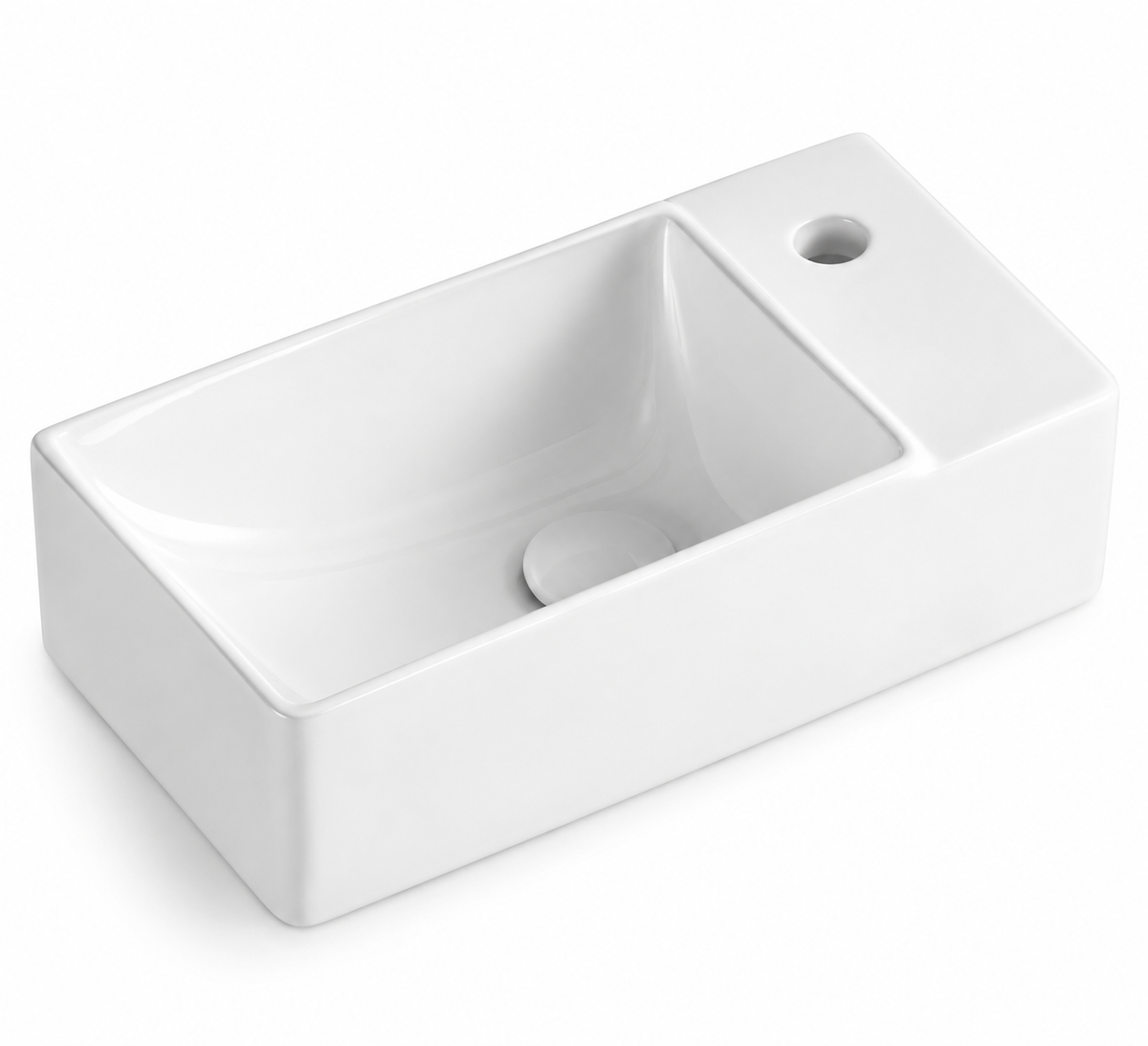

يظهر مخطط المصنع فتحة دائرية واحدة للصنبور داخل المنصة اليمنى. تقع هذه المنطقة المدمجة بجانب الحوض، ولا تشكل رفاً ممتداً على كامل الحافة الخلفية.
موضع الحوض
الحوض يشغل الجزء الأيسر
يشغل الحوض المستطيل يسار المخطط. تنحدر جدرانه الداخلية باتجاه موضع التصريف الدائري، بينما تبقى المنصة اليمنى مسطحة ومنفصلة عن تجويف الحوض.
مخطط 400 × 220 مم
حدود مستطيلة ضيقة
يبلغ طول الجسم 400 مم وقياسه من الأمام إلى الخلف 220 مم. تحدد هذه الأبعاد الحدود الخارجية، ولا يفصل الرسم قياسات الحوض والمنصة الجانبية.
الواجهة الأمامية
واجهة مستقيمة أسفل الحافة
تظهر الصورة واجهة أمامية عريضة ومستقيمة ووجوهاً جانبية خارجية رأسية. يحافظ المخطط على حدود مستطيلة مع استدارات صغيرة عند زوايا تجويف الحوض.
ارتفاع كلي 130 مم
مراجعة أبعاد الجسم كاملة
يبين الرسم الجانبي ارتفاعاً كلياً قدره 130 مم. اقرأه مع أبعاد المخطط 400 × 220 مم، وأكد ترتيب التثبيت الجداري للمغسلة المختارة.
