أجزاء تصريف حوض المطبخ: الأسماء وترتيب التجميع وما يُشحن مع الحوض
كل جزء من مصرف حوض المطبخ من المصفاة إلى ذراع المحبس، ومقاسا 3-1/2 بوصة و1-1/2 بوصة، وترتيب التجميع، والأجزاء التي يجب إدراجها كمرفقة في طلب عرض سعر (RFQ) للحوض.
في هذه الصفحة
الإجابة السريعة: يُركَّب مصرف حوض المطبخ من الأعلى إلى الأسفل. تستقر مصفاة السلة (أو شفة وحدة طحن النفايات) في فتحة التصريف مقاس 3-1/2 بوصة، مع إحكام الإغلاق بالمعجون أو بحشية، ثم تُثبَّت من الأسفل بحشية مطاطية وحلقة احتكاك وصامولة قفل. أسفلها يأتي أنبوب الذيل مقاس 1-1/2 بوصة، وصواميل الانزلاق والفلانجات، ومصيدة P (كوع J)، وذراع المصيدة المتصل بمصرف الجدار. يضيف الحوض المزدوج وصلة تصريف متصلة مع تيه عاكس، ويضيف جهاز غسل الأطباق أنبوب ذيل متفرعاً أو يستخدم مدخل وحدة طحن النفايات. تختلف محتويات كرتونة الحوض من مورّد إلى آخر، لذا سمِّ كل قطعة في طلب عرض السعر (RFQ).

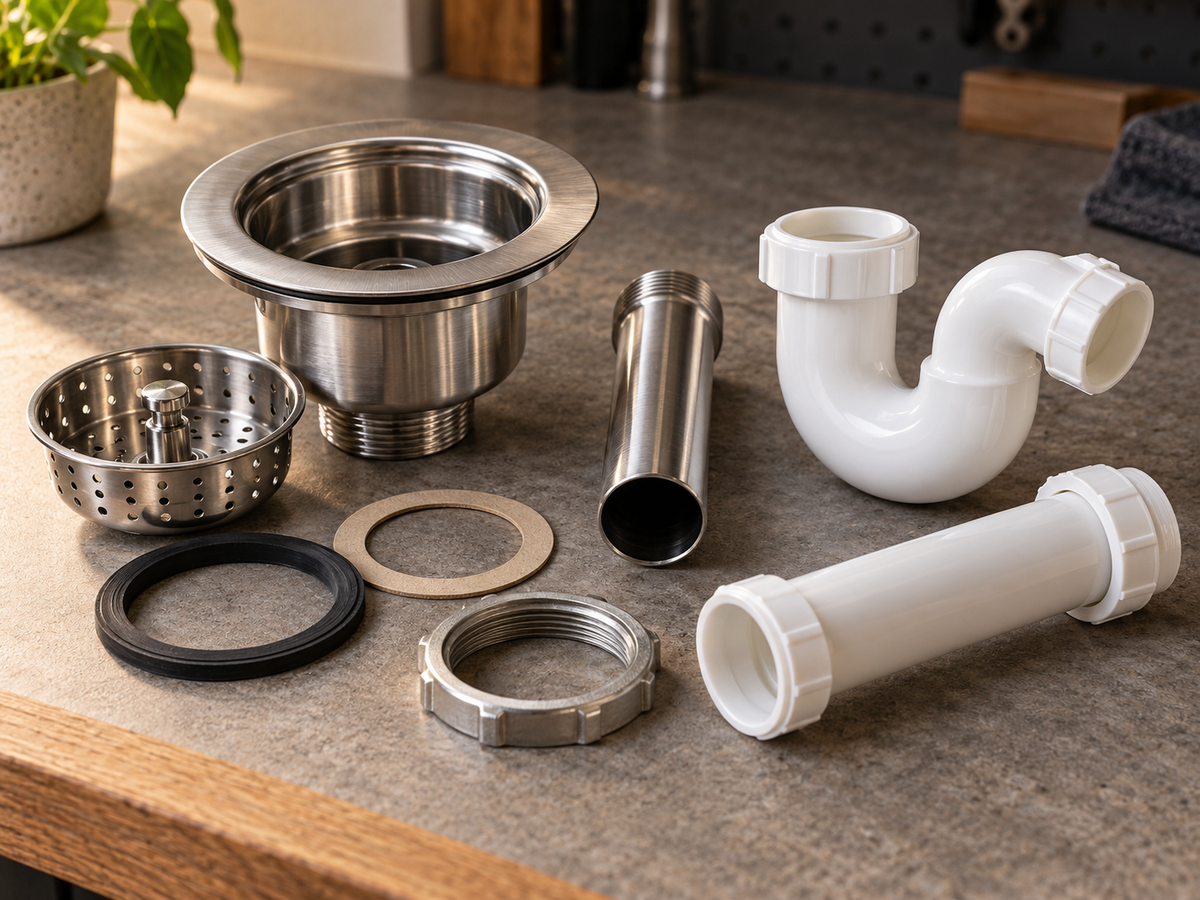

أجزاء مصرف حوض المطبخ بأسمائها من الأعلى إلى الأسفل
يُخرج كل مصرف لحوض المطبخ الماء وبقايا الطعام من الحوض، ويحتفظ بسدادة مائية تمنع غاز المجاري، ويوصّل التدفق إلى مصرف الجدار. تسمّي مخططات الأجزاء الأجزاء الأساسية نفسها بالترتيب نفسه، من المصفاة في الحوض إلى ذراع المصيدة عند الجدار.
| الجزء | وظيفته | المقاس / الخامة المعتادة |
|---|---|---|
| جسم المصفاة والشفة | جسم ملولب في فتحة التصريف؛ وتشكّل الشفة الظاهرة الوصلة العلوية العازلة للماء | يناسب الفتحة القياسية مقاس 3-1/2 بوصة؛ ستانلس ستيل أو نحاس أصفر أو بلاستيك |
| سلة المصفاة | كوب قابل للإزالة يحتجز بقايا الطعام؛ كما تسدّ السلة المحكمة الحوض لنقع الأواني | مطابقة لجسم المصفاة |
| معجون السباكين أو الحشية العلوية | يحكم إغلاق الجانب السفلي للشفة على سطح الحوض | معجون أو حشية، وفق ما تحدده الشركة المصنعة للمصفاة |
| الحشية المطاطية | تحكم إغلاق جسم المصفاة على الجانب السفلي من الحوض | مطاط، بمقاس يناسب المصفاة |
| حلقة الاحتكاك | تقع بين الحشية المطاطية وصامولة القفل ضمن طبقات الإحكام | حلقة من الألياف أو الكرتون |
| صامولة القفل | تشدّ المصفاة والحشية وحلقة الاحتكاك على الحوض | صامولة كبيرة ملولبة على جسم المصفاة |
| أنبوب الذيل | أنبوب مستقيم ينقل الماء من المصفاة إلى المصيدة | قطره 1-1/2 بوصة، وطوله المعتاد 6–12 بوصة ويُقصّ حسب الحاجة؛ بلاستيك أو نحاس أصفر |
| صواميل الانزلاق والفلانجات المشطوفة | وصلات تُشدّ باليد وتحكم الإغلاق دون لصق، وتُفكّ لإزالة الانسداد | 1-1/2 بوصة، بلاستيك أو معدن |
| مصيدة P (كوع J) | انحناء على شكل حرف U يحتفظ بسدادة مائية لمنع غاز المجاري؛ وبعضها يتضمن سدادة تنظيف | 1-1/2 بوصة؛ PVC/ABS أو نحاس أصفر |
| ذراع المصيدة (ذراع التصريف) | أنبوب أفقي من المصيدة إلى المصرف في الجدار | 1-1/2 بوصة |
| الحلقة الزخرفية (Escutcheon) | حلقة تجميلية تغطي مدخل الأنبوب عند الجدار | بمقاس يناسب أنبوب التصريف |
| شفة وحدة طحن النفايات (اختيارية) | تحلّ محل مصفاة السلة في الحوض المزوّد بوحدة طحن النفايات | تناسب الفتحة مقاس 3-1/2 بوصة؛ وتتوفر نسخ ممتدة للأحواض السميكة |
| تصريف متصل مع تيه عاكس (للحوض المزدوج) | يصل أنبوبَي ذيل الحوضين في مصيدة واحدة | الأطقم الشائعة 1-1/2 × 16 بوصة، بمخرج مركزي أو طرفي |
| أنبوب ذيل متفرع لجهاز غسل الأطباق (اختياري) | أنبوب ذيل بمدخل جانبي لخرطوم تصريف جهاز غسل الأطباق | 1-1/2 بوصة، مثلاً بطول 8 بوصة |
تتكوّن المصفاة نفسها من ثلاث قطع: الجسم والشفة وصامولة الوصل التي تستقبل أنبوب الذيل. وكل ما تحتها أنابيب تصريف أنبوبية مقاس 1-1/2 بوصة تُوصَّل بصواميل الانزلاق؛ وتستخدم القطع الأنبوبية النحاسية والبلاستيكية الوصلة نفسها.
ترتيب تركيب مصرف حوض المطبخ من الأعلى إلى الأسفل
عند قراءة قائمة الأجزاء من الأعلى إلى الأسفل، فهي أيضاً ترتيب تركيب المصرف.
- شفة المصفاة على سطح الحوض. ضع الشفة على طبقة من معجون السباكين (أو الحشية التي تحددها الشركة المصنعة للمصفاة) ثم أنزل جسم المصفاة عبر الفتحة مقاس 3-1/2 بوصة.
- طبقات الإحكام أسفل الحوض. من الأسفل، أدخل الحشية المطاطية ثم حلقة الاحتكاك، ثم لولب صامولة القفل. شدّ حتى لا تدور الشفة باليد؛ فالإفراط في الشد قد يشوّه الحشية أو يكسر الحوض.
- أنبوب الذيل. ثبّت أنبوب الذيل مقاس 1-1/2 بوصة بالمصفاة بواسطة صامولة الوصل، مقصوصاً بالطول الذي تحتاجه المصيدة.
- للحوض المزدوج فقط: التصريف المتصل. صِل أنبوبَي الذيل بطقم تصريف بمخرج مركزي أو طرفي. يدمج التيه العاكس فيه التدفقين في مصيدة واحدة دون دفع الماء إلى الحوض الآخر.
- لجهاز غسل الأطباق فقط: أنبوب الذيل المتفرع. استخدم أنبوب ذيل متفرعاً (Y) بحلمة للخرطوم، أو مدخل وحدة طحن النفايات، ومرّر الخرطوم عبر فجوة هوائية أو حلقة مرتفعة.
- مصيدة P (كوع J). صِل الكوع J بأنبوب الذيل بصامولة انزلاق وفلانجة مشطوفة.
- ذراع المصيدة إلى مصرف الجدار. مدّ ذراع المصيدة إلى مصرف الجدار، وركّب الحلقة الزخرفية، وشدّ صواميل الانزلاق بإحكام، ثم املأ الحوض وأفرغه وافحص كل وصلة بحثاً عن التسرب.
في الحوض المزوّد بوحدة طحن النفايات، تحلّ شفة الوحدة محل مصفاة السلة في الخطوة 1، وتُركَّب الوحدة أسفلها، ويتصل مخرج التصريف فيها بالمصيدة.
المقاسان المهمان: 3-1/2 بوصة و1-1/2 بوصة
يصف رقمان تقريباً كل مصرف حوض مطبخ. فـ3-1/2 بوصة هو قطر فتحة التصريف في الحوض، أي الفتحة التي تستقبل مصفاة السلة أو شفة وحدة طحن النفايات. أما 1-1/2 بوصة فهو مقاس الأنبوب تحتها: أنبوب الذيل ومصيدة P وذراع المصيدة. وجسم المصفاة هو ما يخفض التدفق من الفتحة مقاس 3-1/2 بوصة إلى أنبوب الذيل مقاس 1-1/2 بوصة.
لهذا تُوصف مصارف المطبخ بأنها عالمية: فالفتحة قياسية في معظمها، لذا تناسب المصافي ووحدات طحن النفايات من الشركات المختلفة معظم الأحواض. أما التخطيط أسفل الحوض فليس كذلك: فطول أنبوب الذيل وموضع المصيدة ونمط المخرج تتغير من مشروع إلى آخر. كما تختلف بعض الأحواض الخاصة، لذا تأكد من قطر التصريف في ورقة القطع لكل طراز قبل طلب المصافي بكميات كبيرة. وحتى الأحواض الصغيرة قد تستخدم الفتحة بالمقاس الكامل؛ فعلى سبيل المثال يُدرج حوض البار المربع 16 × 16 المركّب أسفل سطح العمل (4040A) لدينا بفتحة تصريف مقاس 3-1/2 بوصة.
ما يُشحن مع الحوض وما يُباع منفصلاً
لا توجد قاعدة ثابتة. فبعض حزم الأحواض تُدرج مصفاة سلة وشبكة شطف إلى جانب قالب القص ودعامات التثبيت. وتبيع شركات أخرى المصافي منفصلة ليُختار التشطيب بشكل مستقل، وبعض المصافي تُباع «بدون أنبوب الذيل». أما مصائد P وأذرع المصيدة وأطقم التصريف المتصل فتُباع كقطع أنبوبية منفصلة. وبالنسبة لمشتري المشاريع، فالنهج الآمن هو إدراج كل جزء من أجزاء المصرف في عرض السعر بوصفه مشمولاً أو غير مشمول.
| الجزء | مصدره المعتاد | ما يجب تأكيده في عرض السعر |
|---|---|---|
| مصفاة السلة | ضمن حزمة الحوض في بعض البرامج؛ وإكسسوار منفصل في برامج أخرى | مشمولة أم لا؛ سلة محكمة أم مصفاة بعمود؛ تشطيب مطابق للحوض |
| أنبوب الذيل | مع المصفاة، أو منفصل إذا كانت المصفاة تُباع «بدون أنبوب الذيل» | مشمول أم لا؛ الطول |
| شفة وحدة طحن النفايات | قطعة منفصلة | قياسية أم ممتدة، بحسب سماكة جدار الحوض عند التصريف |
| مصيدة P، ذراع المصيدة، التصريف المتصل، أنبوب الذيل المتفرع | قطع أنبوبية منفصلة | 1-1/2 بوصة؛ مخرج مركزي أو طرفي؛ من يوفّرها |
ما الذي يجب تحديده في طلب عرض السعر (RFQ) للأحواض
قد يعني بند ناقص في أمر الشراء مصفاة بتشطيب خاطئ، أو شفة وحدة طحن نفايات أقصر من جدار حوض فايركلاي (سيراميك ناري) سميك، أو حوضاً مزدوجاً لا يوفّر أحد طقم التصريف له. ضع هذه النقاط في طلب عرض السعر لكل طراز حوض:
- قطر فتحة التصريف لكل حوض، مأخوذاً من ورقة القطع (3-1/2 بوصة هو القياسي؛ وتأكد من الأحواض الخاصة).
- نوع المصفاة لكل حوض: مصفاة سلة محكمة للأحواض التي تحتفظ بالماء، ومصفاة بعمود (ثابتة) للأحواض التي لا تحتفظ به أبداً، أو شفة وحدة طحن نفايات، بتشطيب مطابق للحوض.
- توافق وحدة طحن النفايات: أي حوض يستقبل الوحدة، وسماكة جدار الحوض عند التصريف (قد تحتاج أحواض الفايركلاي (سيراميك ناري) والسيراميك السميكة إلى شفة ممتدة)، وحدود حجم الوحدة المعتمدة.
- أنبوب الذيل: مشمول أم لا، والطول، وهل يلزم أنبوب ذيل متفرع لجهاز غسل الأطباق.
- تصريف الحوض المزدوج: مخرج مركزي أو مخرج طرفي، مع تيه عاكس.
- قائمة ما يُشحن مع الحوض: كل جزء من أجزاء المصرف في بند مستقل، مع بيان مشمول أو غير مشمول.
بالنسبة لبرامج الستانلس ستيل، يشرح دليلنا حول شبكات أحواض الستانلس ستيل وواقياتها ومصافيها كيفية إدراج الشبكة ومصفاة السلة في عرض السعر نفسه مع الأحواض. تصفّح مجموعتي أحواض المطبخ من الستانلس ستيل وأحواض الفايركلاي (سيراميك ناري) لاختيار الطرازات، ثم أكّد تفاصيل التصريف لكل طراز في مخططه.
كيف يؤثر موضع المصرف على المساحة الخالية داخل الخزانة
يحدد موضع المصرف المكان الذي تنزل فيه المنظومة كلها داخل خزانة القاعدة. والمصرف المركزي هو الخيار الأكثر شمولاً في البناء الجديد. أما المصرف الخلفي أو المزاح فينقل السباكة نحو الخلف ويحرّر الأمام للتخزين؛ وهو يحسّن شكل المساحة القابلة للاستخدام لكنه لا يزيد الحجم، ويحمل مخاطر أكبر عند التعديل اللاحق إذا كان مصرف الجدار ثابتاً.
مع وحدة طحن النفايات، خطّط بحسب الأبعاد الفعلية لجسم الوحدة ومخرج تصريفها والمصيدة ومساحة إزالة الوحدة لاحقاً، لا بموضع فتحة التصريف وحده. فعمق الحوض وارتفاع منظومة التصريف يحددان المساحة الرأسية المتبقية. يستعرض دليلنا لحوض الفارم هاوس مقاس 33 بوصة: ملاءمة الخزانة والقص وموضع التصريف المصرف المركزي مقابل المزاح وفحوصات وحدة طحن النفايات، كما يسرد مرجع مقاسات أحواض المطبخ القياسية أعماق الأحواض والأبعاد التي ينبغي تثبيتها في وثائق طلب عرض السعر.
الأسئلة الشائعة
ما أسماء أجزاء مصرف حوض المطبخ؟
من الأعلى إلى الأسفل: مصفاة السلة (الجسم والشفة والسلة)، ومعجون السباكين أو الحشية العلوية، والحشية المطاطية، وحلقة الاحتكاك، وصامولة القفل، وأنبوب الذيل، وصواميل الانزلاق والفلانجات، ومصيدة P (كوع J)، وذراع المصيدة، والحلقة الزخرفية. والأجزاء الاختيارية هي شفة وحدة طحن النفايات، والتصريف المتصل مع تيه عاكس للأحواض المزدوجة، وأنبوب الذيل المتفرع لجهاز غسل الأطباق.
ما مقاس مصرف حوض المطبخ؟
تبلغ فتحة التصريف في الحوض عادةً 3-1/2 بوصة، وهي تستقبل مصفاة سلة أو شفة وحدة طحن نفايات. أما الأنبوب تحتها (أنبوب الذيل ومصيدة P وذراع المصيدة) فمقاسه عادةً 1-1/2 بوصة. تأكد من الفتحة في ورقة القطع الخاصة بالحوض، لأن بعض الأحواض الخاصة تختلف.
هل مصارف أحواض المطبخ عالمية؟
إلى حد كبير من حيث مقاس الفتحة، لا من حيث التخطيط. تستخدم معظم أحواض المطبخ فتحة مقاس 3-1/2 بوصة، لذا تناسب المصافي وشفات وحدات طحن النفايات من الشركات المختلفة عموماً، لكن طول أنبوب الذيل وموضع المصيدة وموقع مصرف الجدار تختلف من مشروع إلى آخر.
هل مصيدة P هي نفسها الكوع J؟
الكوع J هو الجزء المنحني على شكل حرف U من مصيدة P الذي يحتفظ بالسدادة المائية. ويشكّل مع ذراع المصيدة الأفقي الممتد إلى الجدار منظومة مصيدة P. وتكون مصائد P لأحواض المطبخ عادةً بمقاس 1-1/2 بوصة.
هل تأتي أحواض المطبخ مع مصرف ومصفاة؟
يعتمد ذلك على الشركة المصنعة والطراز. بعض حزم الأحواض تتضمن مصفاة سلة وشبكة؛ وبعضها الآخر يبيع المصافي منفصلة، وأحياناً دون أنبوب الذيل. أما المصائد وأطقم التصريف فهي قطع أنبوبية منفصلة. وفي أمر شراء المشروع، حدّد في عرض السعر كل جزء من المصرف بوصفه مشمولاً أو غير مشمول.
