كيف يعمل المرحاض الذكي؟ شرح المستشعرات والتدفيق وغسيل البيديه والطاقة
يتتبّع الأنظمة الثلاثة داخل المرحاض الذكي ومساري مياه الغسل ومياه الشطف المنفصلين، من صمام الملف اللولبي والسخّان إلى الحوض ومجرى الصرف.
في هذه الصفحة

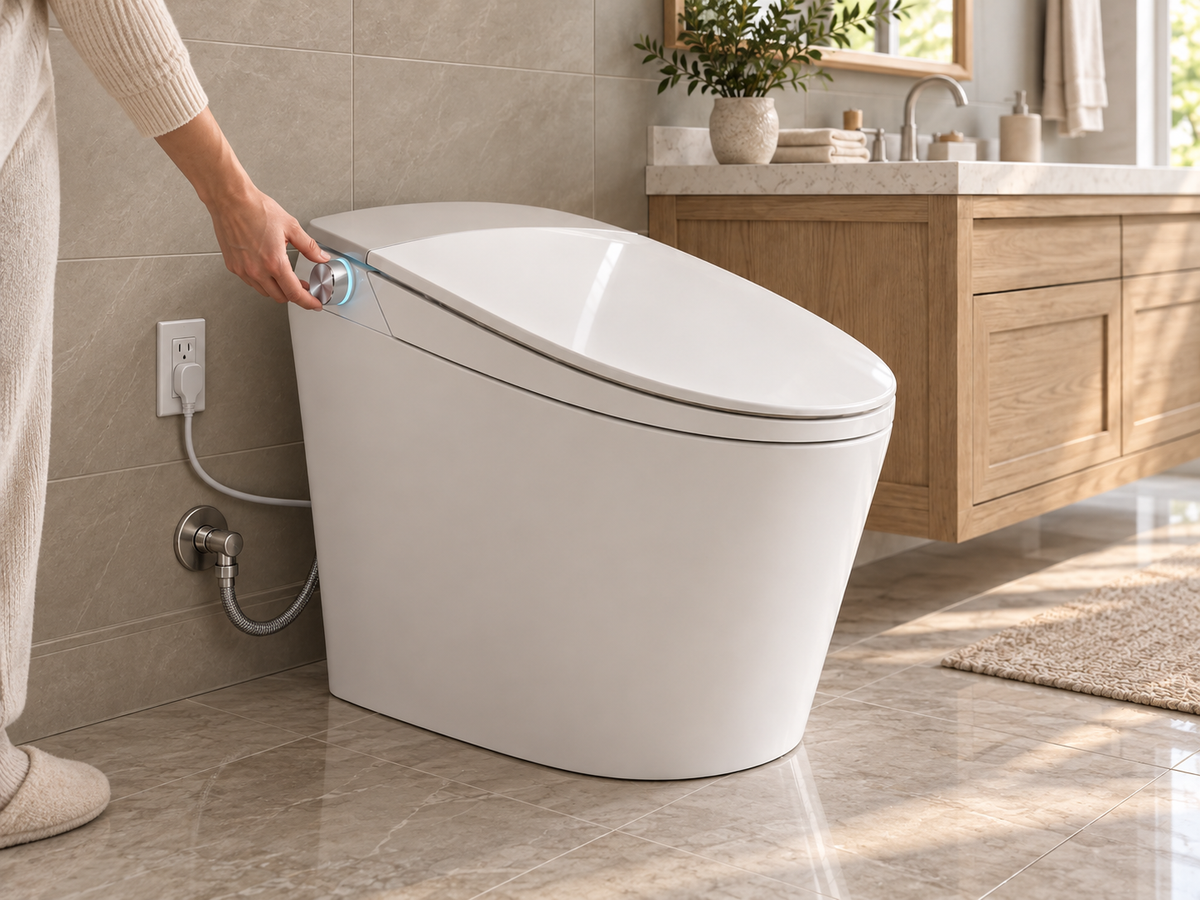

الإجابة السريعة: المرحاض الذكي هو مرحاض سيراميك مزوّد بنظام غسل كهربائي مدمج. يخبر حساس المقعد لوحة التحكم بوجود مستخدم. تفتح اللوحة صمامًا وتسخّن الماء وتحرّك فوهة للغسل. ثم يجفف الهواء الدافئ، ويعمل التفريغ تلقائيًا. ويحتاج إلى مقبس كهرباء وخط مياه عادي.
| القطعة | وظيفتها | احتياجها |
|---|---|---|
| حساس المقعد | يكتشف وجود المستخدم؛ ويوقظ النظام | الكهرباء |
| لوحة التحكم | تشغّل تسلسل الغسل والتجفيف والتفريغ | الكهرباء |
| الصمام اللولبي (سولينويد) | يفتح ماء الغسل ويغلقه | الكهرباء + الماء |
| سخان لحظي أو خزان | يسخّن ماء الغسل إلى نحو 35–40 °C | الكهرباء + الماء |
| الفوهة | تمتد وتغسل وتشطف نفسها وتنكمش | الماء |
| مجفف الهواء الدافئ | يجفف بعد الغسل | الكهرباء |
| التفريغ التلقائي | يفرّغ عند الوقوف؛ 3–6 لتر في كل تفريغ | الماء |
| وحدة SANIKB نموذجية | 700 × 400 × 465 مم، خزف زجاجي، تركيب أرضي، الحد الأدنى للطلب (MOQ) 30 قطعة | — |
كيف يعمل المرحاض الذكي؟ إنه يجمع بين جسم مرحاض من السيراميك ونظام غسل يتحكم به إلكترونيًا. ترسل الحساسات وأدوات تحكم المستخدم إشارات إلى لوحة التحكم. ثم تنسّق اللوحة صمامات المياه والتسخين وحركة الفوهة والتجفيف بالهواء الدافئ والتفريغ وفق تسلسل محدد.
مبدأ عمل المرحاض الذكي الأساسي بسيط: يتلقى النظام مُدخلًا، ويتحقق من ظروف التشغيل، ثم يشغّل المكوّن المناسب. وهكذا تعمل أيضًا المراحيض الذكية المزوّدة بالبيديه، لأن وظيفة الغسل بالبيديه فرع من منطق التحكم نفسه.
ما الأنظمة الثلاثة داخل المرحاض الذكي؟
يبدو المرحاض الذكي تجهيزًا واحدًا، لكن تشغيله الداخلي ينقسم إلى ثلاثة أنظمة مترابطة:
- الجسم السيراميكي ونظام التفريغ
- نظام ماء الغسل بالبيديه
- نظام الاستشعار والتحكم الإلكتروني
يضم الجسم السيراميكي وعاء المرحاض ومجرى الصرف اللذين يستقبلان الفضلات ويصرّفانها. وهو يؤدي وظيفة السباكة الأساسية نفسها التي يؤديها جسم المرحاض التقليدي. وتندرج المراحيض السيراميك وأحواض البيديه ضمن فئات التجهيزات التي يغطيها ASME A112.19.2/CSA B45.1.
يوجد النظام الإلكتروني عادةً في مجموعة المقعد أو في الجزء الخلفي من الوحدة. وحسب الطراز، قد تحتوي هذه المنطقة على لوحة التحكم ومستقبل جهاز التحكم عن بُعد والصمامات اللولبية والسخان اللحظي وآلية الفوهة ومجفف الهواء.
تعمل هذه الأنظمة معًا، لكنها لا تستخدم جميعها مسار الماء نفسه.
لماذا يسلك ماء الغسل وماء التفريغ مسارين مختلفين؟
يبدأ فهم تدفق الماء في المرحاض الذكي من تمييز واحد: الماء المستخدم للغسل الشخصي والماء المستخدم للتفريغ يؤديان مهمتين منفصلتين.
يدخل الماء عبر وصلة التغذية في الوحدة ويُوجَّه وفق الأمر الذي يتلقاه نظام التحكم.
مسار ماء الغسل
يغذي مسار ماء الغسل فوهة البيديه.
مدخل الماء ← الصمام اللولبي ← وحدة التسخين اللحظي ← فوهة البيديه
وحسب التصميم الداخلي، قد يوفر عداد تدفق أو حساس تدفق أو حساس حرارة تغذية راجعة إضافية للوحة التحكم.
عندما يختار المستخدم الغسل الخلفي من جهاز التحكم عن بُعد أو من أزرار التحكم الجانبية، تفتح اللوحة الصمام اللولبي المعني. ثم يمر الماء عبر وحدة التسخين ويتجه نحو الفوهة.
مسار ماء التفريغ
يرسل مسار ماء التفريغ الماء إلى وعاء المرحاض ويدفع الفضلات عبر مجرى الصرف.
مدخل الماء أو خزان ماء التفريغ ← آلية التحكم بالتفريغ ← وعاء المرحاض ← مجرى الصرف والتصريف
يختلف الترتيب الهيدروليكي الدقيق من طراز إلى آخر. بعض الوحدات تخزّن ماء التفريغ، بينما يتحكم غيرها بالماء الوارد بشكل أكثر مباشرة. وتعود هذه الفروق إلى نظام التفريغ لا إلى نظام الغسل بالبيديه.
لا ينبغي التعامل مع المسارين على أنهما مسار متصل واحد. ماء الغسل يذهب إلى الفوهة. وماء التفريغ يذهب إلى الوعاء.
ماذا يفعل الصمام اللولبي؟
الصمام اللولبي مفتاح ماء يتحكم به كهربائيًا.
عندما ترسل لوحة التحكم الإلكترونية الطاقة إلى الصمام، يفتح ويسمح للماء بدخول المسار المحدد. وعند انتهاء دورة الغسل، تغلق اللوحة الصمام وتوقف تدفق الماء.
وبذلك يربط الصمام بين أدوات التحكم الإلكترونية والنظام الهيدروليكي. فالإشارة من جهاز التحكم عن بُعد لا تفتح مسار الماء مباشرة. تصل الإشارة أولًا إلى المستقبل ولوحة التحكم، ثم تشغّل اللوحة الصمام.
وحيث يتوفر ضغط ماء قابل للتعديل، قد تغيّر الوحدة توقيت الصمام أو تستخدم طريقة أخرى للتحكم بالتدفق داخليًا لتغيير قوة خروج الماء من الفوهة. ولا تعدّل الضغط في شبكة السباكة في المبنى بأكملها.
ماذا يحدث أثناء دورة الغسل؟
تبدأ دورة الغسل عادةً بحساس الجلوس الموجود في مقعد المرحاض أو بالقرب منه.
عندما يختار المستخدم الجالس الغسل الخلفي، يرسل مستقبل جهاز التحكم عن بُعد هذا الأمر إلى لوحة التحكم الرئيسية. وتتحقق اللوحة مما إذا كان حساس الجلوس يؤكد أن شخصًا جالس.
إذا توافرت الشروط المطلوبة، يتبع النظام عادةً هذا التسلسل:
- يفتح الصمام اللولبي لماء الغسل.
- يدخل الماء إلى مسار ماء الغسل.
- يبدأ السخان اللحظي بمعالجة حرارة الماء المتدفق.
- توفر حساسات الحرارة تغذية راجعة للوحة التحكم.
- تمتد الفوهة إلى موضعها المبرمج.
- يمر الماء الدافئ عبر مخرج الفوهة المحدد.
- يُغلق الصمام عند انتهاء الدورة.
- تنكمش الفوهة داخل غلافها.
وحسب الطراز، قد تجري دورة قصيرة لشطف الفوهة قبل الاستخدام أو بعده.
يتم التحكم إلكترونيًا في موضع الفوهة ودرجة حرارة الماء والضغط ومدة الدورة. والفوهة غير موصولة بتيار ماء مفتوح بشكل دائم.
كيف يحافظ السخان على درجة حرارة الماء المناسبة؟
تستخدم كثير من طرازات المراحيض الذكية المتكاملة سخانًا لحظيًا بدل تخزين كمية كبيرة من الماء الدافئ.
أثناء مرور الماء عبر قناة التسخين، يرسل حساس حرارة واحد أو أكثر تغذية راجعة إلى لوحة التحكم. وتضبط اللوحة خرج السخان وفق إعداد الحرارة المحدد ودرجة حرارة الماء الوارد والتدفق المتاح.
يبدأ تدفق الماء ← تُقاس درجة الحرارة ← يُضبط خرج السخان ← يصل الماء المضبوط إلى الفوهة
وتستخدم بعض الطرازات أيضًا عداد تدفق أو حساس تدفق للتأكد من أن الماء يتحرك قبل تشغيل السخان. ويختلف عدد هذه الحساسات ومواضعها حسب التصميم.
السخان اللحظي للماء ومجفف الهواء الدافئ نظامان منفصلان. أحدهما يسخّن الماء للفوهة. والآخر يسخّن الهواء للتجفيف.
كيف يعمل نظام التحكم؟
لوحة التحكم الإلكترونية هي المكوّن المركزي لاتخاذ القرار. فهي تتلقى المعلومات من الحساسات وأدوات تحكم المستخدم، وتتحقق مما إذا كان الأمر صالحًا، وتشغّل المخرج الصحيح.
ترسل حساسات الجلوس والقدم ومستقبل جهاز التحكم عن بُعد عادةً إشارات ولا تشغّل المحركات أو الصمامات مباشرة.
وتمنع اللوحة أيضًا العمليات غير المتوافقة. فعلى سبيل المثال، قد توقف طاقة السخان عند توقف تدفق الماء، أو تلغي دورة غسل عندما لا يعود الجلوس مكتشَفًا.
تتناول معايير السلامة، مثل IEC 60335-2-84، الأجهزة الكهربائية الخاصة بالمراحيض. ويعتمد التكوين الكهربائي المعمول به والشهادة على الطراز والسوق المستهدف.
ما القطع الموجودة داخل المرحاض الذكي؟
| المكوّن | الدور |
|---|---|
| حساس الجلوس | يؤكد أن المستخدم جالس قبل تشغيل وظائف الغسل المحددة. |
| حساس القدم | يرسل أمرًا مبرمجًا بدون استخدام اليدين، يكون عادةً للتفريغ أو لحركة الغطاء. |
| مستقبل جهاز التحكم عن بُعد | يحوّل إشارة جهاز التحكم عن بُعد إلى مُدخل للوحة الرئيسية. |
| حساس الحرارة | يبلّغ عن حالة الماء أو السخان. |
| عداد التدفق أو حساس التدفق | يؤكد حركة الماء أو يقيسها حيثما كان مركّبًا. |
| لوحة التحكم الإلكترونية | تشغّل الصمامات والتسخين وحركة الفوهة والتجفيف وأدوات التحكم بالتفريغ. |
يحدد مُصنِّع المرحاض الذكي اختيار المكوّنات ومنطق التحكم ونوع التفريغ على مستوى البرنامج.
كيف يعمل التجفيف بالهواء الدافئ؟
بعد الغسل، يمكن للمستخدم اختيار التجفيف عبر جهاز التحكم عن بُعد أو أزرار التحكم الجانبية.
يحتوي مجفف الهواء عادةً على:
- مروحة تحرّك الهواء عبر مجرى داخلي؛
- عنصر تسخين يرفع درجة حرارة الهواء.
تشغّل لوحة التحكم المروحة وتنظّم خرج التسخين وفق الإعداد المحدد. ثم يخرج الهواء الدافئ من مخرج قرب الجزء الخلفي من مجموعة المقعد.
لا يمر هذا الهواء عبر مسار ماء الغسل.
كيف يندرج التفريغ التلقائي في العملية؟
ينتمي التفريغ التلقائي إلى الجانب السيراميكي وجانب ماء التفريغ في الوحدة.
وحسب الطراز، قد يأتي أمر التفريغ التلقائي من:
- حساس الجلوس بعد مغادرة المستخدم؛
- جهاز التحكم عن بُعد؛
- زر على المرحاض؛
- حساس القدم.
تتلقى لوحة التحكم الإشارة وتشغّل آلية التحكم بالتفريغ. ثم يدخل الماء إلى الوعاء عبر مسار ماء التفريغ الخاص بالطراز ويدفع الفضلات عبر مجرى الصرف.
قد تختلف الطريقة الهيدروليكية، لكن علاقة التحكم تبقى نفسها:
مُدخل صالح ← فحص لوحة التحكم ← تشغيل آلية التفريغ
ما تسلسل التشغيل؟
يمكن تلخيص تسلسل التشغيل الكامل في ثماني خطوات.
- اكتشاف الجلوس. يؤكد حساس المقعد وجود مستخدم.
- استلام أمر. يرسل جهاز التحكم عن بُعد أو أزرار التحكم الجانبية أو حساس القدم مُدخلًا.
- يتحقق النظام من الظروف. تتحقق لوحة التحكم من الجلوس ومن حالة الحساسات ذات الصلة.
- يُفتح مسار ماء الغسل. يسمح صمام لولبي للماء بالتحرك نحو وحدة التسخين.
- يُسخَّن الماء ويُوصَل. يضبط السخان اللحظي وأدوات التحكم بالحرارة الماء قبل وصوله إلى الفوهة.
- تُكمل الفوهة دورة الغسل. تمتد وتوفر الرذاذ المحدد وتنكمش بعد توقف تدفق الماء.
- يعمل التجفيف عند اختياره. يوفر مجفف الهواء هواءً دافئًا مضبوطًا.
- يبدأ تسلسل التفريغ. بعد أمر صالح من حساس أو جهاز تحكم عن بُعد أو لوحة تحكم، يفرّغ المرحاض ويعود إلى وضع الاستعداد.
يختلف الترتيب الدقيق حسب الطراز. بعض الوحدات تتطلب أمر تفريغ يدويًا، بينما تبدأ غيرها التفريغ التلقائي بعد مغادرة المستخدم للمقعد.
مخطط مبسّط لنظام المرحاض الذكي
يستخدم المرحاض الذكي مسارين منفصلين للماء ومسارًا إلكترونيًا واحدًا للتحكم. وقد كُتب كل مسار نصًّا واضحًا لتبقى العلاقات صريحة.
التغذية — مصدر مياه المبنى ← مدخل الماء
مسار ماء الغسل — الصمام اللولبي ← السخان اللحظي ← تغذية راجعة اختيارية من الحساسات ← فوهة البيديه
مسار ماء التفريغ — آلية التحكم بالتفريغ ← وعاء المرحاض ← مجرى الصرف والتصريف
مسار التحكم — حساس الجلوس وحساس القدم ومستقبل جهاز التحكم عن بُعد ومفاتيح التحكم ← لوحة التحكم الإلكترونية ← الصمامات والسخان والفوهة ومجفف الهواء وأداة التحكم بالتفريغ
مبدأ العمل في جملة واحدة
طرازات مراحيض ذكية للمقارنة
تقارن هذه البطاقات بين طرازات مراحيض ذكية حقيقية. تختلف وظائف الحساسات والتسخين والتجفيف ومسار الماء والوظائف التلقائية حسب الطراز؛ فأكدوا مواصفات الطراز المختار قبل الاعتماد.
طراز مدمج بدون خزان • جهاز تحكم عن بُعد • تفريغ تلقائي
View product & request pricing
طراز مدمج بدون خزان • تحكم بقرص جانبي
View product & request pricing
مرحاض ذكي أرضي • اتجاه تحكم لمسي علوي
View product & request pricingيعمل المرحاض الذكي بإرسال مُدخلات الحساسات والمستخدم إلى لوحة تحكم إلكترونية، تنسّق بدورها أنظمة منفصلة للماء والتسخين والفوهة والتجفيف والتفريغ وفق تسلسل مبرمج.
يختلف ترتيب المكوّنات من طراز إلى آخر، لكن المنطق الأساسي يبقى ثابتًا: اكتشاف المستخدم، واستلام أمر، والتحقق من ظروف التشغيل، وتشغيل النظام المطلوب. وتغطي مجموعة المراحيض الذكية التكوينات بقطعة واحدة وبدون خزان وبالبيديه.
الأسئلة الشائعة
هل تستخدم المراحيض الذكية الماء نفسه للغسل وللتفريغ؟
لا. فمسار ماء الغسل ومسار ماء التفريغ مساران منفصلان. يُوجَّه ماء الغسل إلى فوهة البيديه عبر صمام لولبي ووحدة تسخين. ويُوجَّه ماء التفريغ إلى الوعاء عبر آلية التحكم بالتفريغ.
ماذا يفعل الصمام اللولبي في المرحاض الذكي؟
إنه يعمل كمفتاح ماء يتحكم به كهربائيًا. تغذي لوحة التحكم الصمام بالطاقة لفتح مسار الماء المحدد وتغلقه عند انتهاء الدورة. ولا يفتح جهاز التحكم عن بُعد مسار الماء مباشرة.
ماذا يحدث إذا لم يكتشف حساس الجلوس وجود مستخدم جالس؟
تمنع لوحة التحكم وظائف الغسل المحددة. وقد تلغي أيضًا دورة قيد التنفيذ عندما لا يعود الجلوس مكتشَفًا.
هل السخان اللحظي للماء هو نفسه مجفف الهواء الدافئ؟
لا. فهما نظامان منفصلان. يعالج السخان اللحظي حرارة الماء المتجه نحو الفوهة. ويستخدم المجفف مروحة وعنصر تسخين لتوفير هواء دافئ، ولا يسحب من مسار ماء الغسل.
